三相異步電動機正反轉原理(二相電動機接線電路圖)

發布時間:2021-03-07 12:00

三相電動機可以旋轉,因為電流會產生磁場,而三相周期變化的電流會產生旋轉磁場。因為三相電之間存在120度電角度差。前后都有,因此,如果更改相序接線,則三相電動機將改變旋轉方向。此功能已廣泛用于生產中。

電氣控制如何實現整流?實際上,可以通過更換電動機的兩條電源線來實現。要自動更改兩條導線,需要將它們應用于接觸器以控制換向回路。

在分析電路之前,您需要解釋圖中的電氣符號的含義以理解它,而不是使人們感到困惑。

電氣符號

電氣符號遵循國家標準,沒有被任意定義。我國的電氣符號已經過時,并且已經符合國際標準。電氣符號由字母和圖形組成,電氣符號是原理圖的最基本單位,而原理圖由電氣符號組成。下面僅介紹一些長期的電子符號,因為有太多的電子符號,我們無法一一列出。

SB ---按鈕

KA ---中繼

KM ---接觸器

QF ---斷路器

FU ---保險絲

FR ---熱過載繼電器

KT ---時間繼電器

指示器---- HL

前進和后退電機控制

物理接線圖

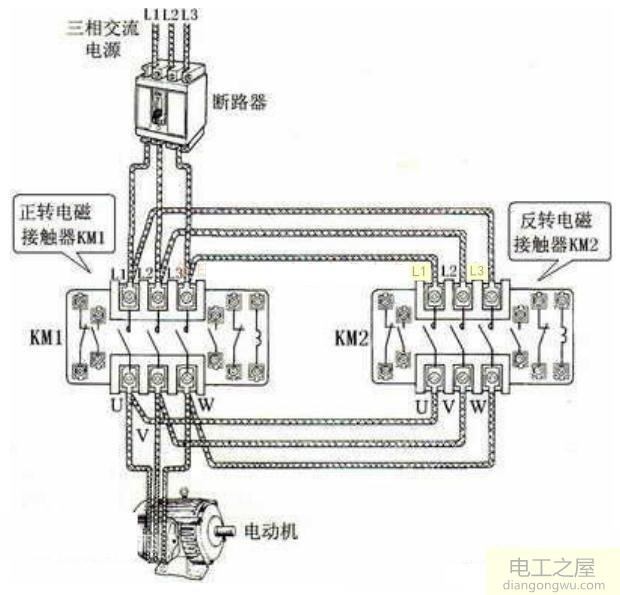

下圖是典型的電動機正向和反向電路的物理接線圖。三相電L1,L2,L3通過斷路器QF連接到接觸器KM1的三個上端子L1,L2,L3,并且三根電線并聯連接并連接到其他三個端子。接觸器KM2。注意兩個接觸器的上部端口端子。兩個接觸器的上端口端子不同。 KM1的L1連接到另一個接觸器KM2的L3端子,而KM1的L3連接。接觸器KM1和KM2一對一連接時,分別連接KM1和KM2即可達到整流的目的。

三相異步電動機正反轉電路常見故障及應用

電氣原理圖

物理接線圖與電路圖不同。物理原理圖相對清晰,而電氣原理圖則更為復雜和混亂。作為電工,能夠閱讀和理解圖表是最基本的技能。

電路圖中的所有符號表示未供電。換句話說,如果已連接,則未連接。

在分析原理圖原理時,我們采用電流路徑方法,即哪條線可以通過電流,并沿哪條線前進。如果未全部連接,則需要檢查自動或人工更改哪些電氣組件的狀態。

下圖是一個示例,并逐步進行說明。

1.提供380V電壓后,無法訪問該線路。

2.按下SB2或SB3按鈕時,該行中有一條電流路徑。假設當按下SB2時,電流從U相開始,流經保險絲FU2并到達熱過載繼電器FR。然后,它通過停止按鈕SB1到達SB2,經過SB3和KM2之后,到達接觸器線圈KM1,然后返回到V相,此時,接觸器KM1線圈通電并閉合,這是完整的電流路徑。

3.接觸器KM1的線圈通電并閉合。同時,還連接了接觸器KM1的輔助觸點KM1,這相當于將SB2短路。此時,當釋放按鈕SB2時,電流通過KM1傳輸?shù)終M2線圈。通電后,線圈保持閉合,這是自鎖電路的一種常見形式。

4.拔出接觸器KM1,同時拔出主觸點KM1。三相電U,V,W通過熔斷器FU1通過KM1到達電機,并且在通電時電機會移動。這被定義為旋轉。

******嚴格意義上來說,電機轉向沒有正負旋轉,它只是人為定義的正負旋轉,是為了方便工作需求和表達而定義的。/p>

5.按下SB1時,電流路徑斷開,接觸器KM1的電源被切斷,因此觸點KM1和觸點KM1斷開,并且電動機由于轉子的慣性而停止旋轉(參考電動機具有轉子的慣性。它仍在旋轉。)

6.如果需要反轉電動機,此時只需按SB3。電路的工作原理與正向旋轉相同,因此在此不再贅述。

注意:當電動機控制正向和反向旋轉時,按SB1停止正向旋轉,然后按SB3開始反向旋轉。由于電機尚未停止,因此可以進行反向旋轉控制。電機停止后執行。
