變頻器漏電(變頻器能不能接漏電保護器)

發布時間:2021-03-09 16:00

變頻器和電動機的輸入輸出配線之間存在分布電容,當泄漏電流流動時,其值由分布電容和載波頻率決定,可以采取以下對策。

1.接地漏電

由于泄漏電流不僅流經逆變器自身的系統,而且有時流至其他系統(例如,通過地線),因此通常采取以下措施來抑制:

(1)降低電動機的載波頻率(Pr.72)。電機噪音增加。選擇flexible-PWM(Pr。240)時,電機噪聲不是問題。

(2)在逆變器自身的系統和其他系統中,通過使用針對諧波和浪涌泄漏電流設計的漏電斷路器(例如三菱Progressive Super系列),可以在低噪聲(負載增加)下運行。 )。

(3)隨著配線長度的增加,泄漏電流增加。通過降低變頻器的載波頻率來降低泄漏電流。

(4)如果增加電機容量,則泄漏電流會增加。

2.線路之間的漏電流

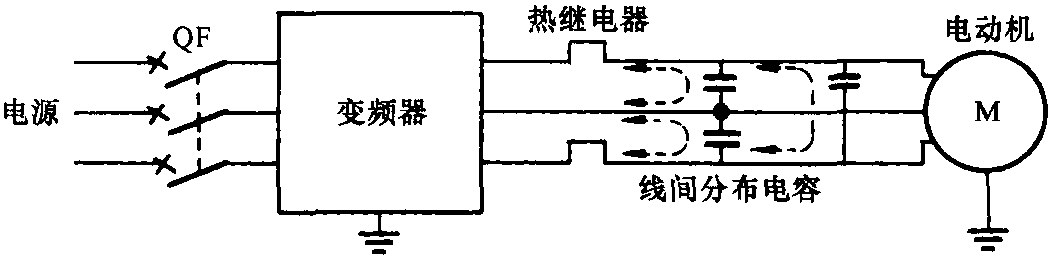

由于電流的高頻部分流經逆變器輸出布線之間的分布電容,因此外部熱繼電器有時會產生不必要的運動。對于400V系列的小容量型號(尤其是7.5kW或更?。?,當配線較長(大于50m)時,對應于電機額定電流的比率會增加,因此外部熱繼電器如下??赡軙?dǎo)致不必要的問題。線路之間的泄漏電流如圖1-6-3所示。


圖1-6-3線間泄漏電流路徑

:克服線路之間泄漏電流的措施

(1)使用變頻器的電子式過電流保護功能(Pr.9)。

(2)降低載波頻率。此時,馬達噪音增大,因此,當撓性-PWM(Pr.240)被選擇時,馬達噪音增加,這將不會受到任何有害影響的影響。

為確保電動機不受電線之間的泄漏電流的影響,建議使用溫度傳感器直接監視電動機的溫度。

表1-6-1電動機泄漏電流標準表

電機容量

(kW)

電機額定電流

(A)

漏電流(mA)電動機容量

(kW)

電機額定電流

(A)

漏電流(mA)線長50m線長100m線長50m線長100m 0.41.862010003.712.888012600.753.268010605.519.498013601.55.874011207.525.6107014502.28.18001180

參考測試條件:電動機: SF-JR 4P,載波頻率14.5 Hz ,使用的電纜是2mm24芯橡膠絕緣電纜。
