如何選擇星形星形接觸器

在實際的工程應用程序中，您只需要記住兩點。星線電流是三角線電流的1/3，而三角線電流是三角相電流的1.732倍。

接觸器選擇

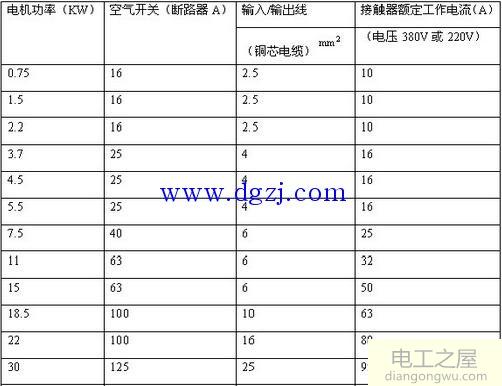

例如，您需要一臺額定功率為60 A且星三角啟動的30 kW電動機。選擇合適的主接觸器，角接觸器和星形接觸器。根據工作條件，選擇接觸器的額定電流的1.5倍。根據以上公式，主接觸器的額定電流可以為90A（1.5 * 60A），角接觸器的額定電流可以為52A（1.5 * 60/1.732A），星形接觸器的額定電流可以為30A（1.5 * 60/3A） ）。根據上面計算出的電流查詢表，您可以選擇合適的接觸器，例如主接觸器，并選擇額定電流為95A的相應接觸器。

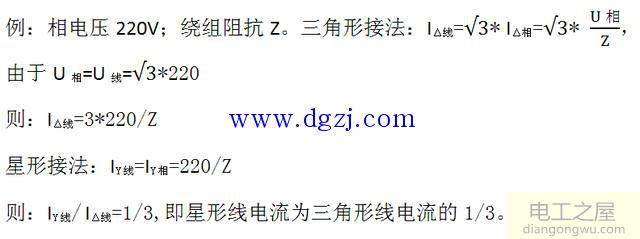

星三角運行電流計算

輸入公式不方便，因此請截屏
