不一樣類型電機的容積選擇問題

全文題目：電動機容積的挑選

分成持續工時制度電機容積的挑選，短時間工時制度電機容積的挑選，帶穩定負荷時電機容積的挑選，與電焊工天地我一起來掌握下。

1、持續工時制度電機容積的挑選

1.帶穩定負荷時電機容積的挑選

針對負荷輸出功率 穩定不會改變（如通電話分機、泵、超重型數控車床、車床、傳動齒輪數控車床的主旋轉等）的生產機械、拖拽這類機械設備的電機在持續運作時的負荷圖及升溫曲線圖如圖所示7.2所顯示。這類工作中機械設備挑選電機時，只需按設計方案指南中的計算方法算出負荷負荷所需輸出功率 ，再挑選一臺最大功率為 的電機就可以。

由于持續工時制度電機（這類電機有一些出廠銘牌上沒有尤其標出工時制度）的運行轉距和較大 轉距均超過額定值轉距，故一般無須校檢運行工作能力和負載工作能力。僅在輕載啟動，才校檢運行工作能力。

2.帶變化負荷時電機容積的挑選

在多生產機械中，電機所需的負荷尺寸是變化的，比如，小型車床、自動車床的主軸軸承電機一直在旋轉，但因生產加工工藝流程多，每一個工藝流程的生產加工時間較短，生產加工完畢后要退刀，拆換產品工件后又下刀生產加工，生產加工時電機帶負荷運作，而拆換產品工件時電機處在滿載運作。別的如皮帶輸送機、軋鋼機等也歸屬于該類負荷。有的負荷是持續的，但其尺寸是變化的，如圖所示7.3所顯示。在這類狀況下，假如按生產機械的較大 負荷來挑選電機的容積，則電機不可以靈活運用，假如按最少負荷來挑選，則容積又不足。

為了更好地處理該難題，一般選用說白了“等價法”來測算電機的輸出功率，即把具體的轉變負荷化為一等效電路的穩定負荷，而二者的升溫同樣，那樣就可依據獲得的等效電路穩定負荷來明確電機的輸出功率。負荷的尺寸能用電流量、轉距或輸出功率來意味著。

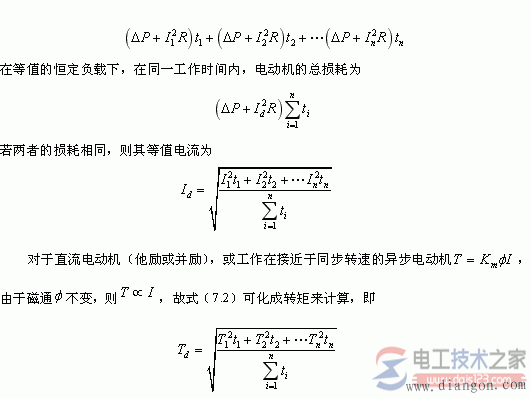

電機的升溫在于它傳出的發熱量，而電機傳出的發熱量是由耗損造成的，耗損有兩一部分，一不是隨負荷轉變的不會改變耗損 （包含鐵損與機械設備耗損），一是與負荷電流量的平方米正相關的可變性耗損 （銅損）。比如，圖7.3所顯示的負荷，相匹配于上班時間 、 ……的負荷電流量為 、 ……，則電機在各種各樣不一樣負荷時的總耗損為

隨后挑選電機的額定值轉距 ，使 就可以。這就是等效電路轉距法，對生產機械而言，做出機械設備轉距負荷圖是不會太難的，因此等效電路轉距法運用普遍。
當電機具備偏硬的機械設備特點，轉速比在全部工作中全過程中轉變很鐘頭，則可類似地覺得輸出功率 ，因此式（7.3）可化為等效電路輸出功率來測算，即

因用輸出功率表明的負荷圖更便于做出，故等效電路輸出功率法運用更廣。

隨后挑選電機的最大功率 ，使 就可以，這就是等效電路輸出功率法。無論選用哪一種等效法挑選電機的容積，都只考慮到了發燙層面的難題。因而，在按“等價法”初挑選出電機后，還務必校檢其負載工作能力和運行轉距。如不符合要求，則盡可能增加電機容積或再選運行轉距很大的電機。

2、短時間工時制度電機容積的挑選

有一些生產機械上班時間較短，而泊車時間卻較長，比如，水利閘門啟閉機、升降平臺、刀臺的快移、車床與龍門刨床上的夾持設備等，都?xì)w屬于短時間工時制度的機械設備。拖拽這類機械設備的電機之工作中特性是：工作中時升溫達不上平穩值 ，而泊車時足可徹底制冷到周邊工作溫度，如圖所示7.5所顯示。因為發燙狀況與長期性持續工作方式的電機不一樣，因此，電機的挑選也不一樣，既可采用短時間工時制度的電機，也可挑選持續工時制度的一般電機。

1.采用短時間工時制度的電機，要求的規范短時間運作時間10min、30min、60min、及90min四種。這類電機出廠銘牌上所標底最大功率 是和一定的規范不斷運作時間 相對性應的。比如 為20KW時，只有持續運作30min，不然將超出容許的升溫。因此，要按具體上班時間挑選與所述規范延遲時間相貼近的電機。假如具體上班時間 與 不另外，就應先將 下的輸出功率 （生產機械短時間工作中的實際功率）計算成 下的輸出功率 ，這可依據等效電路輸出功率法多方面計算，即
隨后挑選短時間工時制度電機，使其 ，再開展負載工作能力與運行工作能力的校檢。

2.采用持續工時制度的一般電機

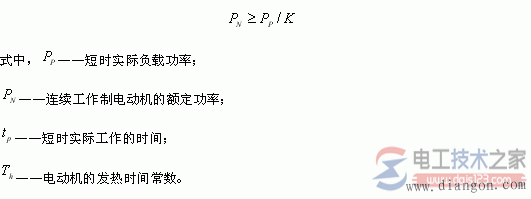

一般電機的最大功率 是按長期性運作而設計方案的，再持續工作中時，它的升溫能夠 做到平穩值 （即電機的允許升溫，位能靈活運用。為了更好地靈活運用電機在發燙上的潛在性工作能力，在短時間運行狀態下，能夠 使它負載運作，而其負載倍率 與 相關（如下圖所示）故選
