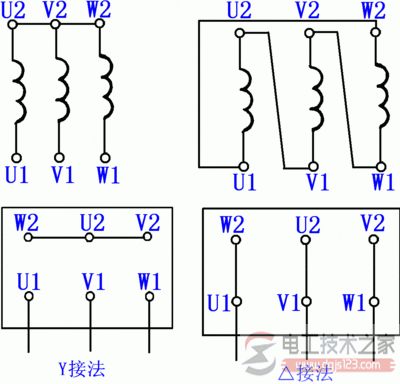

電動機三角形聯接與星型聯接的差別
三角形聯接和星型聯接從電動機外界看是沒有一切差別的,能夠 把電動機當做一個黑盒子,外邊看便是三根三相五線,通以互差120度的電流量。
電動機三角形聯接和星型聯接的差別,僅僅在電動機本身設計方案的情況下會關心,教材上寫星型聯接的相電壓是相電壓的1.732倍,三角形的相電壓相當于相電壓,在電機設計環節,都是會換算成等效電路三個等效電路單相電,由于三相電機的閉合電路是等效電路成單相電的。
針對一個鍵入相電壓為220V的電動機來講,假如設計方案成星型,那麼就按380V測算單相路,假如設計方案成角型,那麼就按220V測算單相路,但相電壓減少。這個時候反映在電動機上便是三角形的線用得長些細些,星型的線短些粗些,但理論上用的原材料是一樣多。一旦電動機搞好后,從外界看,理論上三角形聯接和星型聯接是沒差別的,你也沒有辦法單純性從外界三根線去區別二者的差別。
軟啟動器對電動機的主要參數識別,全是將其等效電路成星型單相路相匹配的主要參數來完成的。
這兒很有可能有同學們想問,為何電動機要分為三角形和星型聯接那么不便。-- 電工技術世家
正常情況下講,星型電動機內部不容易造成電場,理論上比三角形好,由于事實上三相繞阻不太可能肯定均衡,三相電壓總會有細微差別,那樣在三角形內部會產生電場導致發燙和高效率減少(自然這一危害事實上不大)。
制成三角形聯接是有歷史時間緣故的,那便是沒有軟啟動器的情況下,電動機啟動能夠 運用觸碰電源開關更改聯接,將其連接成星型,那樣每一個繞阻的工作電壓由380將為220,大大的減少了運行沖擊性電流量,待運行后轉換成三角形。這就是說白了的星-三角運行。星-三角運行能夠 成占比減少運行電流量,可是會成平方米減少運行轉距,因此只有用在負載或滿載運行。
離心風機離心水泵用星-三角運行沒什么問題,可是起重設備上毫無疑問沒有用星-三角運行的,起重設備全是用纏線轉子串電阻器運行,為何搞那么不便,全是有緣故的。
如今擁有軟啟動器,能夠 降幀降血壓運行并且不損害轉距,運行電流量也并不大,就不會有運行難題了。
這時候?qū)I(yè)設計方案的變頻電動機就沒有必需制成三角形了,可是許多加工廠沒有設計方案工作能力,還是延用原先Y系列產品電動機的計劃方案,也是有制成三角形聯接的變頻電動機,只有說沒有深層次了解在其中的實質。
我設計方案了許多稀土永磁同步電動機,也有多臺空調變頻三相異步電機,無一例外,所有選用星型。
實踐經驗證明,大約高效率能提升0.2~0.五個點,對環保節能實際意義并不大,但是有益于升溫。
