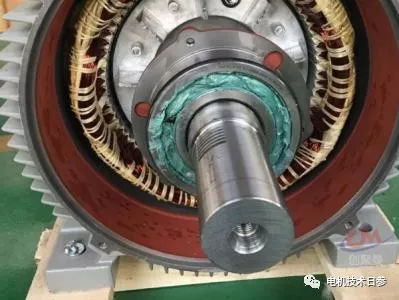

滴涂過程是將準(zhǔn)確測(cè)量并快速固化的無溶劑涂料連續(xù)滴涂到預(yù)熱的旋轉(zhuǎn)繞組上。工藝參數(shù)必須與浸漆相容，才能充分發(fā)揮浸漆的優(yōu)點(diǎn)，彌補(bǔ)浸漆的一些缺點(diǎn)。下面女士根據(jù)浸漆的特點(diǎn)，探討如何制定合理的浸漆工藝參數(shù)。滴漆過程的全過程可分為預(yù)熱、滴漆、膠凝和固化四個(gè)階段。

變暖

繞組預(yù)熱的目的是驅(qū)除繞組中的水分，使繞組得到合適的溫度，便于油漆滲透。

預(yù)熱溫度由浸漬漆的粘度-溫度特性和膠凝時(shí)間-溫度特性決定?？偟膩碚f，應(yīng)以漆的粘度容易滲透時(shí)的溫度為預(yù)熱溫度的下限，以具有較快膠化的溫度為預(yù)熱溫度的上限。

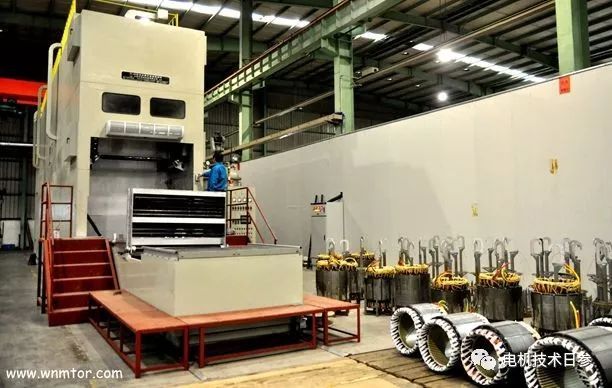

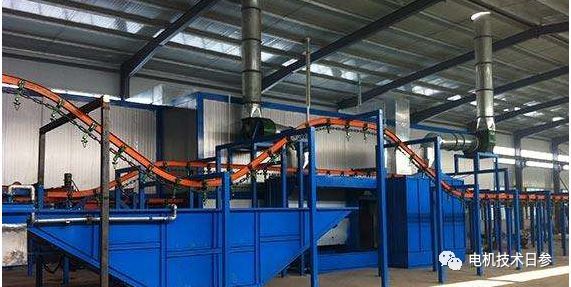

預(yù)熱時(shí)，繞組可以通電加熱，一般幾分鐘就能達(dá)到預(yù)熱溫度。但是對(duì)于大批量生產(chǎn)來說，通電加熱顯然不能滿足需求，大多數(shù)電機(jī)制造商采用預(yù)熱烤箱。

滴油漆

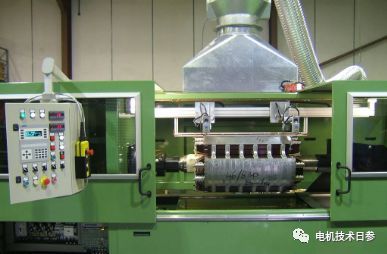

滴漆是決定浸漬漆質(zhì)量的重要環(huán)節(jié)。滴漆的工藝參數(shù)主要包括工件傾角、工件轉(zhuǎn)速、滴漆流量和時(shí)間等。

工作傾角

繞組掉漆時(shí)，給定繞組的軸線與水平面傾斜一定角度，稱為工作傾角。這種滴漆法叫傾涂法。傾斜法可以加快油漆的滲透速度。對(duì)于線徑粗、線芯短、槽滿率低的繞組，工件的傾角應(yīng)較小，以免浸潤過快、滴漆時(shí)間過短，造成填充不良；對(duì)于線徑細(xì)、鐵芯長(zhǎng)、槽滿率高的繞組，工件的傾角應(yīng)較大。但是，對(duì)于繞組端部較長(zhǎng)的2P電機(jī)，工件的傾斜角度不能太大，否則繞組端部的油漆含量會(huì)太小，導(dǎo)致表面覆蓋不良。工件的傾角可以根據(jù)不同的規(guī)格在15和35之間調(diào)整。

最早采用傾斜法，后來出現(xiàn)了水平法，即繞組在水平位置滴漆，水平法可以同時(shí)從繞組兩端滴漆，縮短滴漆時(shí)間。

小工件用臥式的方法比較簡(jiǎn)單。對(duì)于較大的工件，采用傾斜法或傾斜法與水平法相結(jié)合的方法，以利于漆液充分滲透填充槽內(nèi)空間；也就是說，它開始以一定的角度滴落，使油漆快速滲透。當(dāng)下部開始滿流時(shí)，工件迅速展平，然后加入一定量的油漆，可以使油漆分布均勻，縮短滴漆時(shí)間。

工件轉(zhuǎn)速

滴漆時(shí)，工件必須連續(xù)旋轉(zhuǎn)，使上漆量能在纏繞結(jié)束時(shí)均勻獲得，漆液能沿各槽流向纏繞下端。滴漆結(jié)束后，將工件水平放置并旋轉(zhuǎn)，使涂料受到離心力的作用，充分充滿并滲透繞線匝，均勻覆蓋繞線端面，無損耗。

選擇合適的速度很重要。轉(zhuǎn)速過高會(huì)出現(xiàn)甩漆現(xiàn)象，使鐵芯外圈粘漆，槽內(nèi)底漆多，槽內(nèi)油漆少；如果轉(zhuǎn)速過低，會(huì)造成油漆流失，影響滴速。工件的轉(zhuǎn)速一般可以選擇在10~50轉(zhuǎn)/分的范圍內(nèi)。對(duì)于大直徑工件，使用較低的轉(zhuǎn)速；小直徑工件應(yīng)使用較高的轉(zhuǎn)速。

滴漆量

油漆滴落量是影響滴落質(zhì)量的關(guān)鍵因素。如果油漆滴的量太小，繞組匝和端部包含的油漆較少，導(dǎo)致填充滲透差和覆蓋差。如果掉漆量太大，不能完全吸收，多余的油漆會(huì)在芯內(nèi)外流動(dòng)，浪費(fèi)油漆，增加清洗工作量。

在一定溫度下，無溶劑涂料由粘稠液體變?yōu)閺椥阅z，其性質(zhì)也發(fā)生突變

開始出現(xiàn)凝膠時(shí)，凝膠物由兩部分結(jié)構(gòu)不同的分子組成。其一是網(wǎng)狀結(jié)構(gòu)的高分子，它具有不著的特性，故稱凝膠。另一種是分子量較小的游膠，它被籠罩在凝膠的網(wǎng)狀結(jié)構(gòu)中。

在溫度的作用下、凝膠物繼續(xù)進(jìn)行反應(yīng)，溶膠部分逐漸減少，凝膠部分逐漸增加，聚合物的彈性和韌性增強(qiáng)，最后得到固化物；膠化引起漆性能的質(zhì)的變化，伴隨這一過程會(huì)產(chǎn)生放熱、體積收縮、起泡等現(xiàn)象。

● 放熱現(xiàn)象

放熱快慢與漆的性質(zhì)和所用的硬化劑有關(guān)，也與膠化溫度及時(shí)間有關(guān)。膠化溫度越高及時(shí)間越短，放熱越快。

針對(duì)滴浸漆，膠化的溫度和時(shí)間選擇要考慮放熱影響。放熱快，溫度過高，分子反應(yīng)太快，會(huì)引起暴聚，使漆層起泡或開裂。對(duì)于較大的工件，由于工件熱容量大，膠化時(shí)的放熱，一般影響不大；但對(duì)于小工件或工件結(jié)構(gòu)易造成漆液堆積的情況時(shí)，必須注意。

● 體積收縮

漆在膠化和固化過程中會(huì)引起體積收縮。它包括分子間反應(yīng)引起的收縮和溫度變化引起的收縮。一般情況下，不飽和聚酯的收縮率要比環(huán)氧樹脂大。凝膠太快，收縮率更大。樹脂收縮時(shí)，甚至可以把電磁線的漆膜從導(dǎo)線上剝離下來，引起匝間短路。

大多數(shù)情況下，無溶劑漆對(duì)電磁線漆膜的粘結(jié)力，要比電磁線漆膜與導(dǎo)線的粘結(jié)力強(qiáng)。因收縮力太大，容易在槽口的兩側(cè)引起開裂。

● 起泡現(xiàn)象

無溶劑漆的揮發(fā)物一般是很少的，在膠化成膜時(shí)，應(yīng)該不容易產(chǎn)生起泡現(xiàn)象。但環(huán)氧漆中往往有一些易揮發(fā)的稀釋劑或沸點(diǎn)較低的硬化劑，在膠化過程中要揮發(fā)出來；尤其在膠化反應(yīng)劇烈時(shí)，表面的漆已在形成薄膜，內(nèi)部的揮發(fā)物還繼續(xù)逸出，因而易形成氣泡。在聚酯漆中，由于某些配料（例如苯乙烯等）沸點(diǎn)過低，也會(huì)產(chǎn)生起泡現(xiàn)因此，一般在滴完漆后，希望再轉(zhuǎn)動(dòng)幾分鐘，然后膠化。膠化溫度的選擇，應(yīng)是在該溫度下膠化不致過快而影響質(zhì)量。選擇膠化溫度還與工件大小等因素有關(guān)。工件大，膠化溫度應(yīng)比較低些，膠化時(shí)間要比較長(zhǎng)些。

固化

膠化后，繞組還必須經(jīng)過固化。使漆分子間繼續(xù)反應(yīng)到最終狀態(tài)。固化溫度一般比膠化溫度約高10~80℃。其時(shí)間長(zhǎng)短則以漆的聚合程度決定。一般可測(cè)量繞組在固化溫度下的熱態(tài)絕緣電阻與時(shí)間的關(guān)系曲線，當(dāng)絕緣電阻基本穩(wěn)定，則認(rèn)為漆已基本達(dá)到固化。此時(shí)所需的時(shí)間，即為固化時(shí)間。

在滴浸工藝中，由于考慮到滴漆機(jī)的充分利用，往往在沒有完全固化的情況下完成滴浸過程，讓工件在以后的運(yùn)行溫度作用下達(dá)到完全固化。但一般應(yīng)將工件從滴浸設(shè)備取下后，再放入烘箱進(jìn)行后處理，以完成全部固化過程。對(duì)于定子繞組后處理時(shí)間可以短些，對(duì)于機(jī)械強(qiáng)度要求高的轉(zhuǎn)子，后處理時(shí)間則應(yīng)長(zhǎng)些。實(shí)踐證明：經(jīng)過后處理的繞組，其絕緣性能比未經(jīng)過后處理的繞組好得多。

以上非官方發(fā)布內(nèi)容，僅代表個(gè)人觀點(diǎn)。
