電機相間故障特性及定子繞組類型簡介

發布時間:2021-08-02 08:05

相間故障是三相電機的一種特殊電氣故障,即繞組不同相之間的故障??陀^來說,電機匝間故障與電磁線本身的質量有關,但電機繞組的相間故障和接地故障除了與絕緣材料本身有關外,主要與運行和工藝合規性有關。

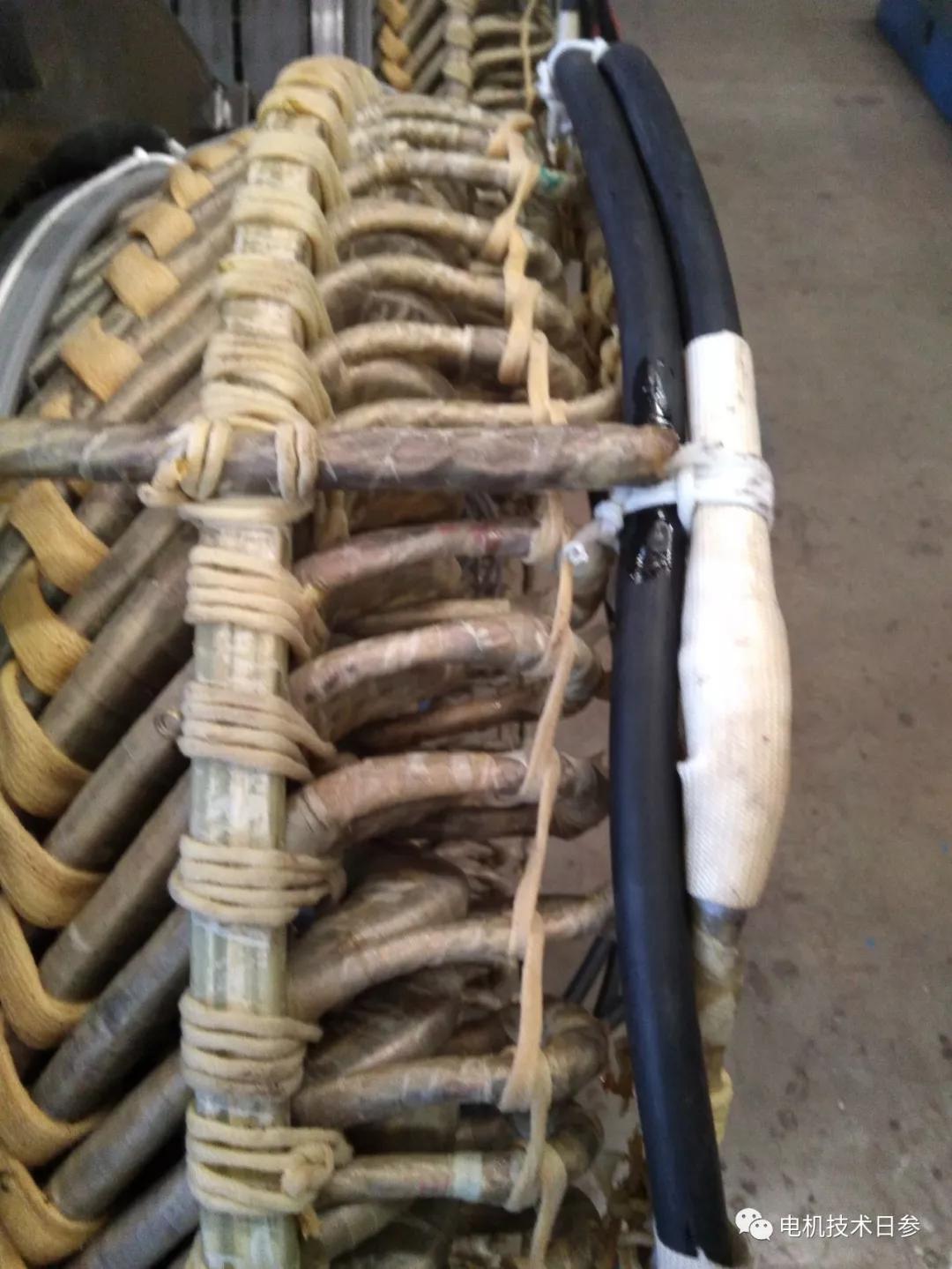

如果同一個槽異相,電機鐵芯槽可能發生相間故障,這是層間絕緣缺陷造成的;大多數相間故障發生在繞組端部。大多數電機制造商在電機繞組浸漆前進行耐壓試驗,以發現繞組的接地、相間和匝間故障,但極限狀態下的故障可能找不到,這種缺陷只會導致電機在負載下運行時燒毀。

已經測試過耐壓測試不需要電機的相間絕緣,也不一定會發生相間擊穿,尤其是漆膜較厚的電磁線,這個驗證結果是沒有問題的。因此,如何保證電機帶負載時相間絕緣的有效性和可靠性是電機絕緣處理的關鍵,尤其是2P電機,它是反映電機制造技術水平的關鍵因素。

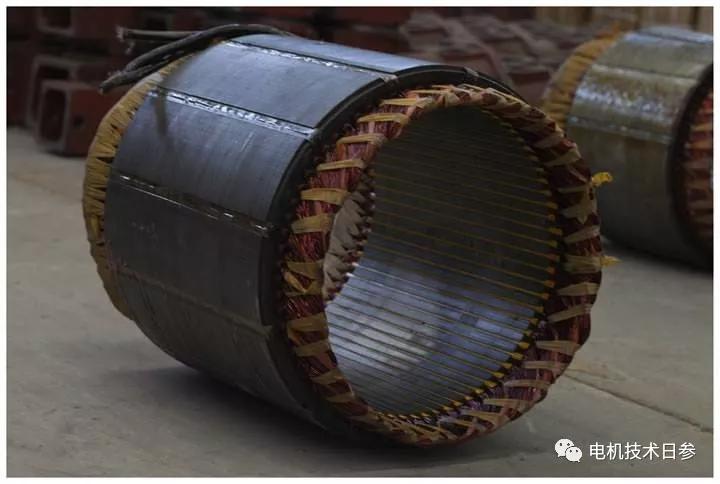

電動機定子繞組的結構型式

根據極數與繞組分布的關系,定子繞組可分為凸極型和普通極型兩種。定子繞組根據繞組形狀和嵌入式接線的不同,可分為集中式和分布式兩種。

集中式繞組一般只由一個或幾個矩形框線圈組成。纏繞后用紗帶包裹定型,蘸漆烘干后嵌在凸磁極鐵芯上。這種繞組用于DC電機、一般電機的勵磁線圈和單相罩極電機的主極繞組。對于分布繞組的電機,每個磁極由一個或幾個按照一定規則嵌入和接線的線圈組成。根據嵌入式布線的不同布置形式,分布式繞組可分為同心式和重疊式。

1同心式繞組

同心繞組是同一個線圈組中的一系列不同尺寸的矩形線圈,在同一中心一個接一個地嵌入,呈之字形排列。同心繞組分為單層和多層。一般這種類型用于單相電機和一些小功率三相異步電機的定子繞組。

2迭式繞組

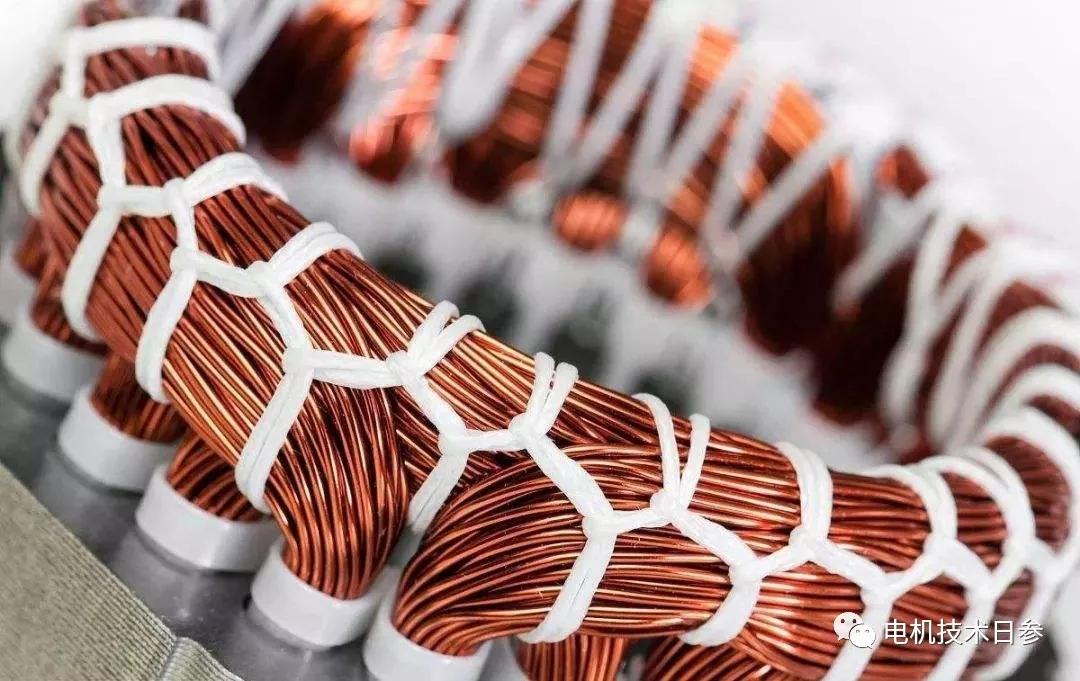

重疊繞組是一種所有線圈的形狀和尺寸都相同(單、雙線圈除外)的類型,每個槽中嵌有一個線圈側,線圈在槽外端一個接一個均勻分布。重疊卷繞分為單層重疊式和雙層重疊式。每個槽中只嵌有一個線圈側,為單層繞組,或單層繞組;屬于不同線圈組的兩個線圈側(分為上層和下層)作為雙層繞組或雙層繞組嵌入每個槽中。由于嵌入式接線方式的改變,疊片繞組可以分為單、雙環交叉接線布置和單、雙層混合接線布置,另外從繞組端部開始的嵌入式形狀稱為鏈?zhǔn)嚼@組和籃式繞組,實際上是重疊繞組。三相異步電動機的定子繞組一般多采用重疊繞組。

以上非官方內容僅代表個人觀點。
