電機損耗機理——大家應該有的干貨!

發布時間:2021-08-31 08:40

在春天,和朋友一起享受春天是很有趣的。

旅行驢友老M女士接到一位顧客的電話,眉宇間的喜色幾乎超過了明媚的春光。她欣然同意,他將有一個很好的AA午餐。本來因為客戶購買了老M供應的高效電機,電費降了不少,高效電機的應用實踐開始獲得豐厚的回報。

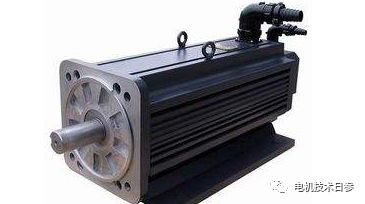

高效電機,顧名思義,效率高,符合規定的能耗標準。要達到這個目的,控制和減少電機損耗是關鍵,要了解損耗發生的機理。

電機損耗的重要性

考慮電機損耗非常重要,原因有三:

(1)損耗決定了電機的效率,很大程度上影響了電機的運行成本。

(2)損耗導致電機發熱,對應的溫升水平?jīng)Q定了能獲得的最大功率輸出。

(3)電機設計方案中必須合理考慮與這些損耗相關的壓降或電流因素。

電機效率計算

電機的效率由以下公式給出:

效率=輸出/輸入……………(1)

或者表示為式(2)和式(3)

效率=(輸入一損耗)/輸入=1-損耗/輸入……………(2)

效率=輸出/(輸出+損耗)……………(3)

損耗類型及其產生機理

直接測量負載條件下的輸入輸出功率可以由公式(1)確定,電機效率通常通過測量損耗并使用公式(2)和公式(3)計算。如果采用相同的測量和計算方法,通過測量損耗確定的效率可用于比較競爭的電機產品。需要考慮的幾個損耗是歐姆損耗、機械損耗、開路或空載鐵芯損耗和負載雜散損耗。

歐姆損耗

歐姆損耗或I2R損耗,存在于電機的所有繞組中。雖然通常通過測量每個特定工作點的繞組溫度來修正計算結果,但人們一致同意使用75時繞組的DC電阻來計算這些損耗。此外,交流下的繞組I2R損耗取決于繞組的有效(交流)電阻,該電阻與電機的工作頻率和磁通量有關。直流電阻和有效電阻差引起的損耗偏差包含在負載雜散損耗中。

對于同步電機和DC電機的勵磁系統,電機效率的計算只考慮勵磁繞組的損耗;提供勵磁的外部電源的損耗是將電機作為動力裝置的一部分,計入動力裝置的效率。

I2R損耗密切相關的是滑環和換向器上的電刷接觸損耗。傳統上,在感應電機和同步電機中,這種損耗通常被忽略。在工業DC電機中,當使用碳刷和石墨刷時,電刷的總接觸壓降被認為是2V的恒定值。

機械損耗

機械損失包括軸承上的電刷和摩擦損耗,風阻引起的損耗。如果有通風裝置,無論是自帶風扇還是外置風扇,還應包括電機和通風系統內空氣循環所需的功率(管道通風時,通過電機外部的長管道或窄管道排除強制氣流。

需的功率),摩擦和風阻損耗可以通過測量電機的輸入功率來確定,此時電機以適當轉速運轉但不帶載且不勵磁。通常,摩擦和風阻損耗與鐵心損耗合并在一起并同時確定。

●開路或者空載鐵心損耗

開路或者空載鐵心損耗包活磁滯和渦流損耗,是僅在主勵磁繞組激勵的情況下,由電機鐵心中時變磁通密度所引起的損耗。

在直流電機和同步電機中,盡管由于開槽所引起的磁通變化也會在磁極鐵心,特別是在磁極鐵心的極靴和極面中引起損耗,但鐵心損耗主要還是局限在電樞鐵心中,或者說只計算電樞鐵心損耗。

在感應電機中,鐵芯損耗主要局限在定子鐵心中,轉子中的鐵芯損耗因磁場交變頻率為非常低的轉差頻率,通常忽略不計。通過使電機不帶載,運行在額定轉速或者頻率、并且適當?shù)拇磐ɑ蛘唠妷簵l件下,測出電機的輸入功率,然后扣除摩擦和風阻損耗,并且如果測試中電機是自驅的,還要加除空載電樞I2R損耗(感應電動機的空載定子I2R損耗),就可以得到開路鐵芯損耗。

通常,在額定電壓附近,測取空載鐵心損耗隨電樞電壓變化的函數曲線數據??梢哉J為,用負載下電樞電阻壓降對額定電壓時進行修正(對交流電動機要用相量修正),負載下的鐵芯損耗取電壓等于修正值時抽測得的損耗值。然而對于感應電機,通常省卻這一修正,一般采用額定電壓下的鐵芯損耗。如果僅僅為了確定效率,就沒有必要將開路锨芯損耗與摩擦及風阻損耗分離,將這二者之和統稱為空載旋轉損耗。

●負載雜散損耗

負載雜散損耗包括:銅導體中電流分布的不均勻所引起的損耗、負載電流使得磁場畸變而引起的附加鐵心損耗,等等。這類損耗難以精確確定。根據慣例,對直流電機一般取輸出功率的1.0%。對同步電機和感應電機,負載雜散損耗一般通過多個標準試驗來確定。

關于渦流和磁滯損耗的計算

渦流損耗隨磁密、頻度及疊片厚度等的平方變化。正常運行條件下,渦流損耗可以足夠準確地近似表示為

Pe=Ke(Bmax fδ)2……………(4)

式中,為疊片厚度;Bmax為磁密最大值;f為頻率;Ke為比例系數。系數Ke取決于所采用單位、鐵心體積和鐵芯電阻率。

磁滯損耗的變化規律只能用基于經驗的公式來表示。最常用的關系式見式(5)

式(5)中:Ks是比例系數,取決于鐵心的特性和體積以及所采用的單位;指數n在1.5~2.5之間,電機中估算時經常所取的值為2.0。在式(4)和式(5)中,頻率可以用速度來替代,磁通密度可以換成電壓,但比例系數要做相應改變。

當電機負載時,負載電流產生的磁勢會嚴重影響磁通密度的空間分布,實際的鐵心損耗可能會顯著增大。例如,諧波磁勢會在氣隙附近的鐵心中產生可觀的損耗。所增大的總的鐵耗通常被歸為負載雜散損耗的一部分。

以上非官方發布內容,僅代表個人觀點。
