缺相是電機測試或運行過程中會不時遇到的問題。當電機發生缺相故障時,電機振動增大,伴有異常沉悶的聲音,繞組溫度迅速升高,電機轉速明顯下降,電流嚴重不平衡,部分相電流大幅增加。當這種電機啟動時,有一種達不到額定速度的強烈嗡嗡聲。

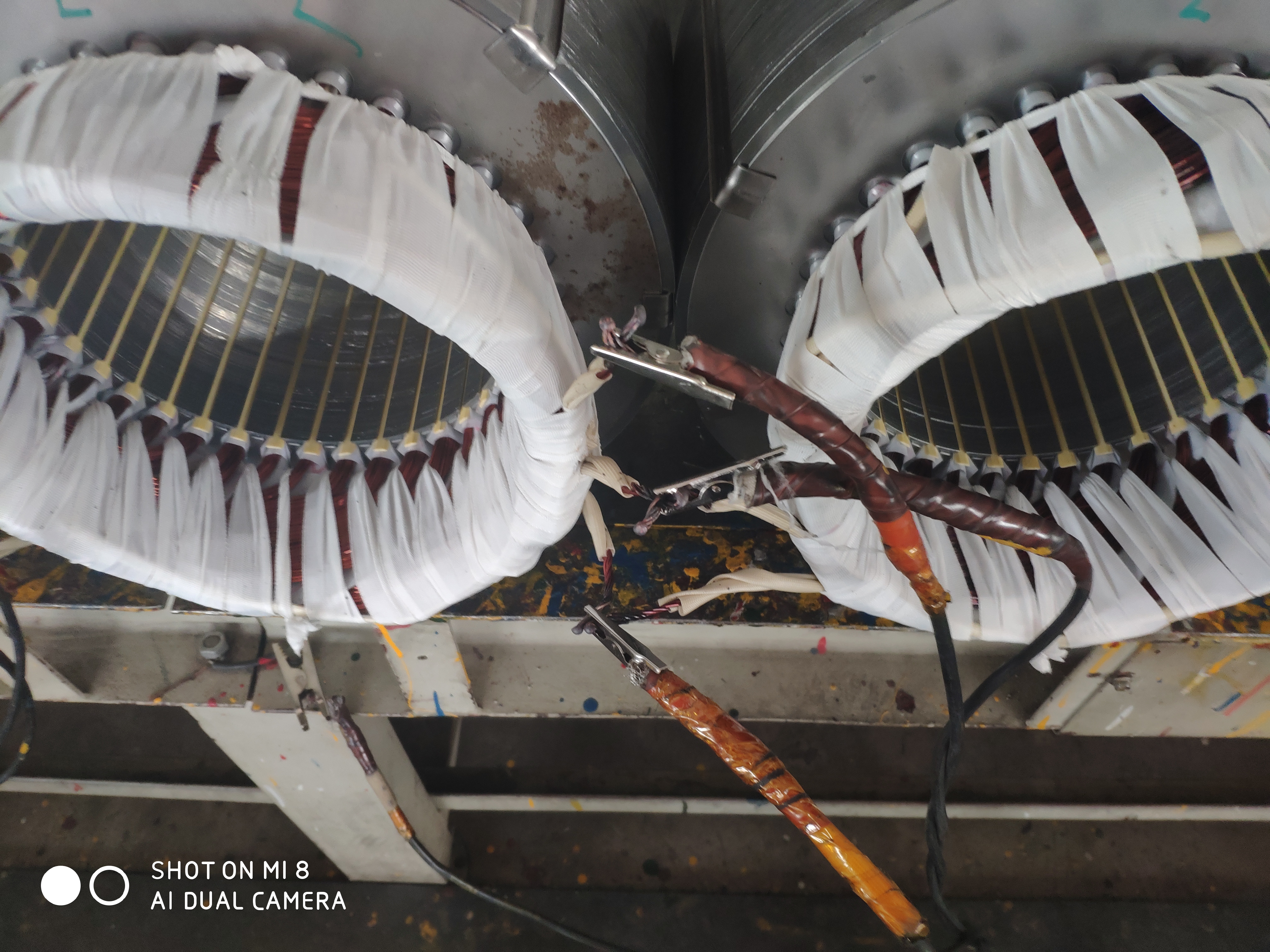

對于斷相電機,電機繞組是最直接的受害者。缺相電機繞組會在短時間內燒毀,但與其他電氣故障不同,缺相電機繞組會出現有規律的燒毀跡象,即一相或兩相繞組被燒毀,這就是我們常說的花瓣?duì)睢?
有個粉絲問,修過的電機一般都是燒單相線圈沒有相位,但是燒兩相線圈的時候,他經常想知道什么時候燒兩相線圈和單相線圈。這是一個非常有趣的問題。相信對該故障的深入探討將對其維修業務的完善大有裨益。今天,我們從理論分析中推斷出斷相電機繞組的具體故障表現。
無論是三角形連接還是星形連接,正常運行時各相繞組的相電壓是相同的,所以各相繞組的電流是對稱的。然而,當存在相位損失問題時,不同的連接對電機的每個相位繞組有不同的后果。我們根據電壓、電阻和電抗之間最簡單的關系來分析它。
00-1010當電機采用三角形方式連接時,當缺一相時,一相繞組串聯后單獨施加與其他兩相相同的電壓,因此一相的電流是其他兩相的兩倍,該相繞組會因?yàn)殡娏鬟^大而在很短的時間內燒壞。
換個思路說,繞組連接為三角形時,缺相時,相當于兩相串聯后,單相電機與另一相并聯。由于兩路相位不同,電抗值為2倍,相互環流嚴重,繞組過流燒毀的概率很高,可能導致一相、兩相甚至三相燒毀。
根據電機繞組的理論分析,衛星連接的電機繞組缺一相時,只有另外兩相通電,相當于兩套單相繞組串聯,空間位置差為120電角度。由此引起的繞組燒壞必須是兩相,而另一相繞組一般完好無損。當然,由此衍生的相間或接地故障也不排除。
當電機缺兩相時,運行的電機會立即停止,但停止的電機不能啟動,對電機本體影響不大。
以上非官方發布內容,僅代表個人觀點。
、
