380v電機四根線接線圖(怎樣能分辨出哪三根是接380v的)

發布時間:2021-03-06 00:01

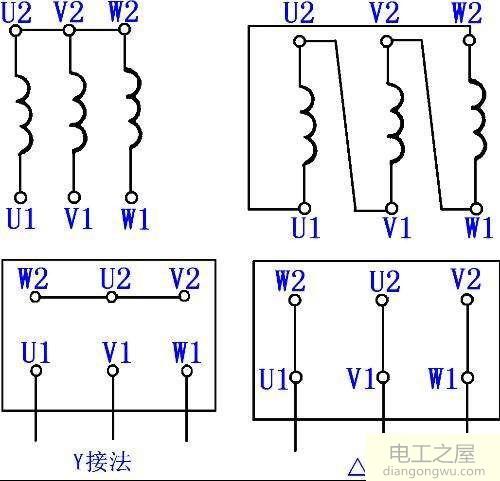

首先,電動機有兩種接線方法。一個是增量連接,另一個是Y連接。不管采用哪種接線方式,電動機均具有6條引線。對于新建的電動機,通常只需標記上端,前端和最后端,并預先連接電線即可在安裝時將電線連接到正確的上端。

電機有六根線怎樣才能分辨出哪三根是接380v的

但是,對于使用過的和維修過的電動機,由于引線的原因,繞組的末端可能不確定。此時,在接線和使用之前必須準確判斷繞組的末端,否則必須使用電動機。它不會旋轉。這是區分電動機端頭的兩種最常用的方法。

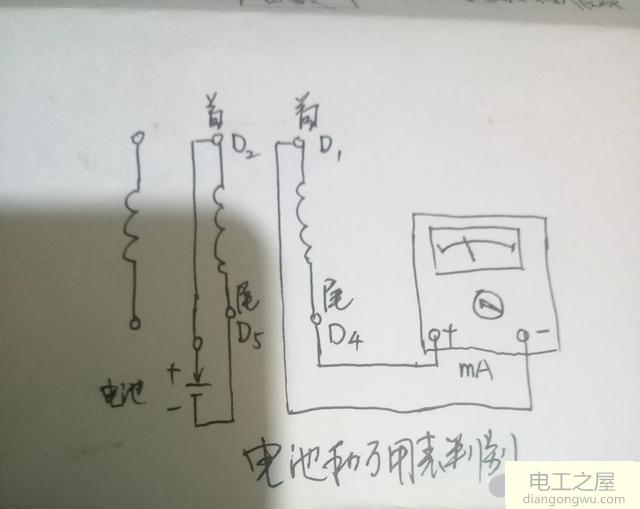

方法1:使用萬用表和電池檢查定子繞組的末端。

1.使用萬用表電阻文件,測量每個相繞組的兩個導線端,電阻值最小的兩個端是單相繞組。

2.將萬用表選擇器開關切換到直流電流測量模式(也可以使用直流電壓模式)。該范圍應更小,以使指針偏差明顯。標記所有相繞組的兩條線的末端,如下所示:第一端D1。然后將端D4的標記連接到萬用表,指定第一端D1連接到儀表的負極,而端D4連接到儀表的正極。然后將另一相繞組的電線的一端連接到電池的負極,并將電線的另一端連接到電池的正極。同時,要注意手的瞬時偏斜方向。向前轉動手(向右轉動),它將觸摸電池的正極。接觸的電線末端用D2標記,連接到電池負極的電線末端用D5標記。如果將針暫時翻轉(向左旋轉),則繞線的尖端將與上述判斷相反。

3.萬用表和繞組之間的連接不動。使用與上述相同的方法,確定三相繞組的第一端和第二端。該方法的原理與使用變壓器的電磁感應原理的第一種方法相同。需要注意的不是在電池?cái)嚅_繞組時立即換手,而是在連接電池時觀察指針偏轉的方向。

電機有六根線怎樣才能分辨出哪三根是接380v的

方法2:使用轉子的剩磁來區分定子繞組的頭端和尾端。

1.與上述第一種方法相同,使用萬用表的電阻文件查找同一相繞組的兩條線的末端。

2.并聯連接三相繞組,在萬用表的毫安范圍或低壓范圍內測量并聯繞組上的電流或電壓,并同時旋轉轉子。時鐘不動的事實表明三個頭端D1,D2和D3連接在一起,而三個頭端D4,D5,D6連接在一起。振動的手意味著該階段不會開始也不會結束。此時,您可以逐步調整每個階段的繞組頭,并在觀察到手搖動直到停止運動后,標記繞組頭和尾部的末端。
