（1）操作面板

在VFD-P逆變器中，操作面板被稱為“數字操作器LC-A10E”，并且位于逆變器的中央。它分為顯示區域和按鍵控制區域。顯示區域提供參數設置計劃模式并顯示各種操作狀態。主控制區用于操作員與逆變器進行通訊，以實現人機“對話”界面。

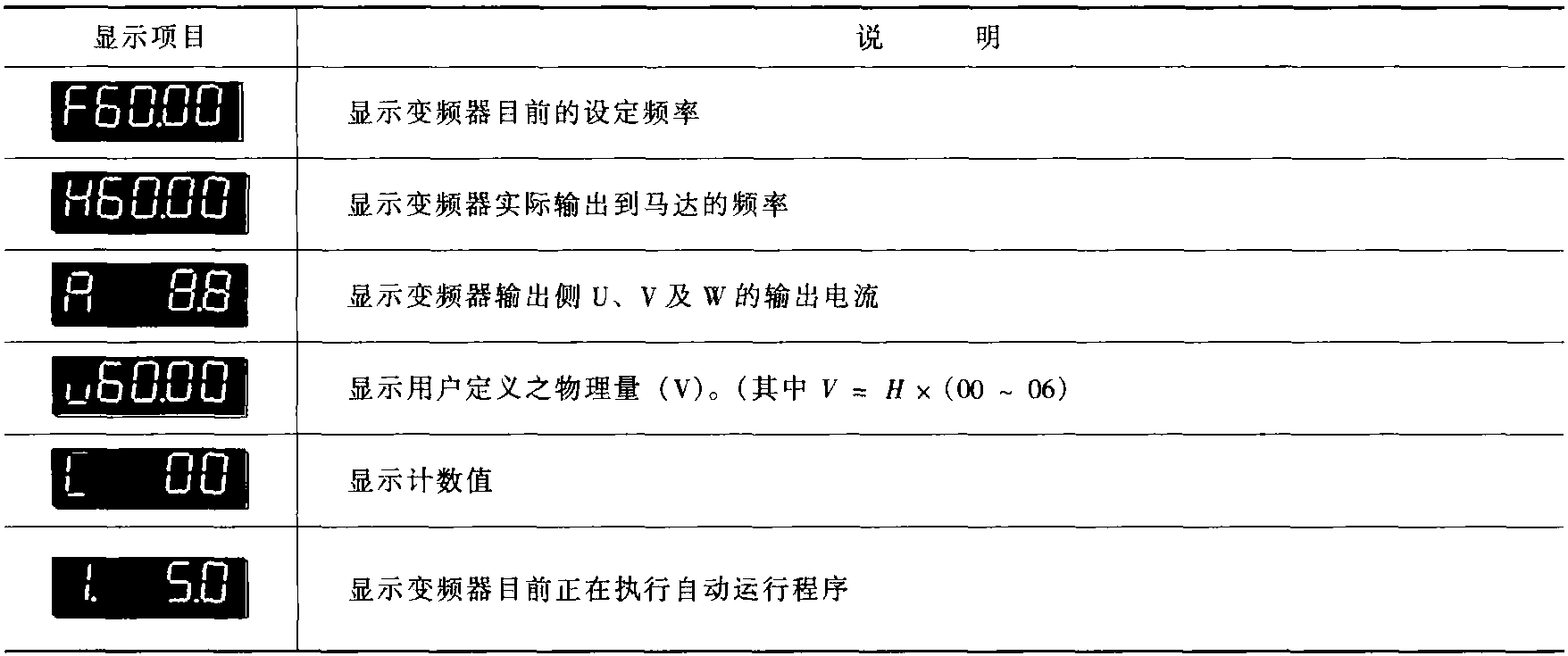

（2）操作面板顯示區域（顯示屏）顯示說明

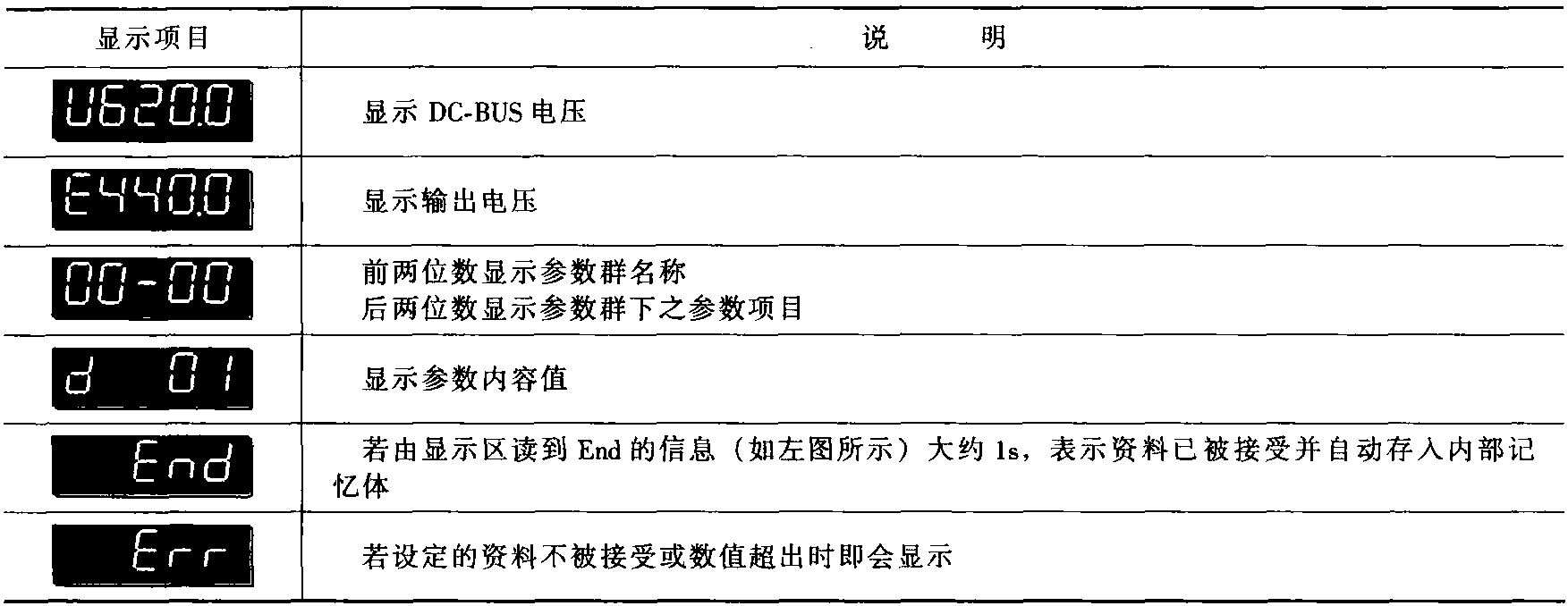

表2-5-6操作面板顯示區域說明

續表

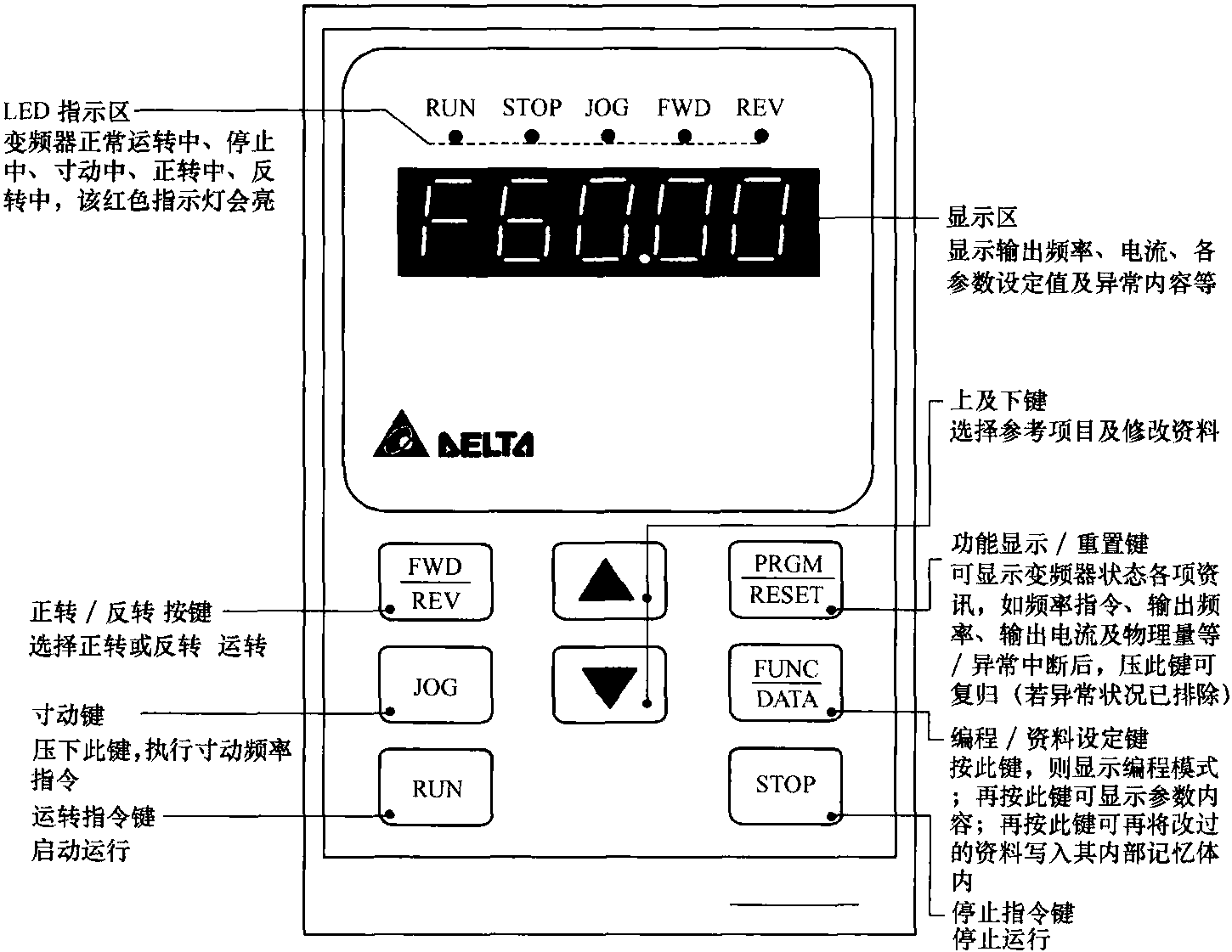

圖2-5-5 VFD-P操作面板

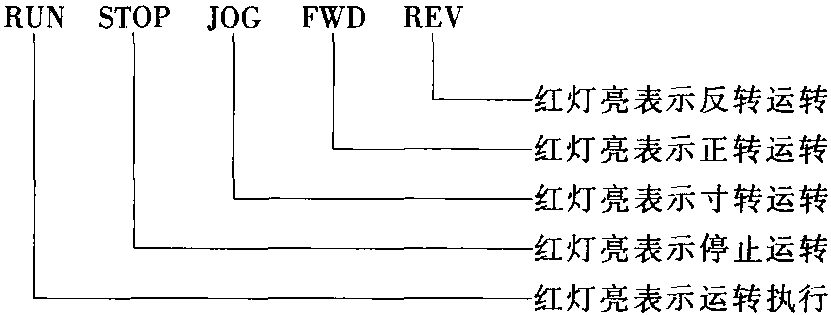

（3）LED指示燈區域（指示燈）的說明

（4）RUN（開始）和STOP（停止）鍵指示燈的說明

RUN和STOP鍵的指示燈說明如圖2-5-6所示。

（5）FWD（正向旋轉）和REV（反向旋轉）指示器的說明

圖2-5-7說明了FWD（正向旋轉）和REV（反向旋轉）指示器。

（6）變頻器操作面板

1.開始和停止

打開電源時，將顯示面板，如圖2-5-8所示。此時，如果按RUN鍵，則以出廠設定值60Hz執行變頻器頻率指令，可以按STOP鍵停止運行。

2.頻率設置

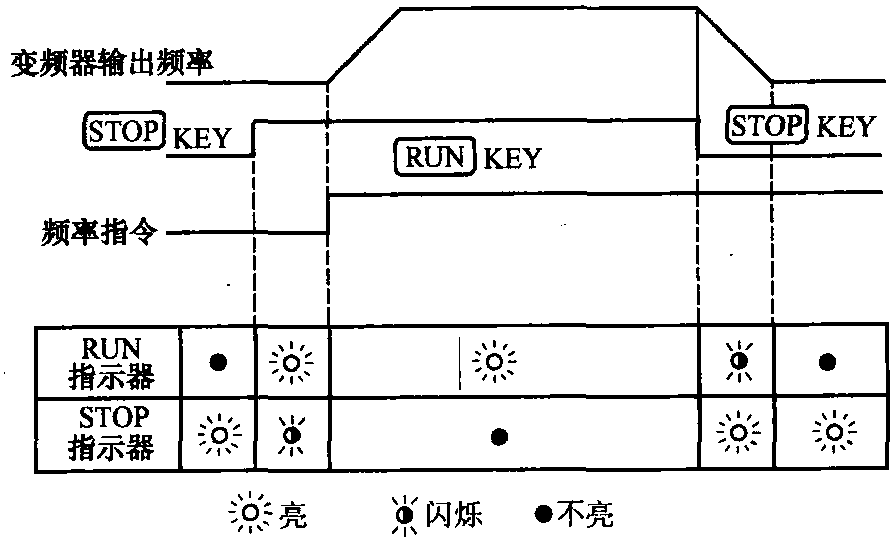

圖2-5-6啟動和停止按鈕指示燈

可以在STOP（停止）或RUN（運行）模式下設置頻率。操作方法如圖2-5-9所示。

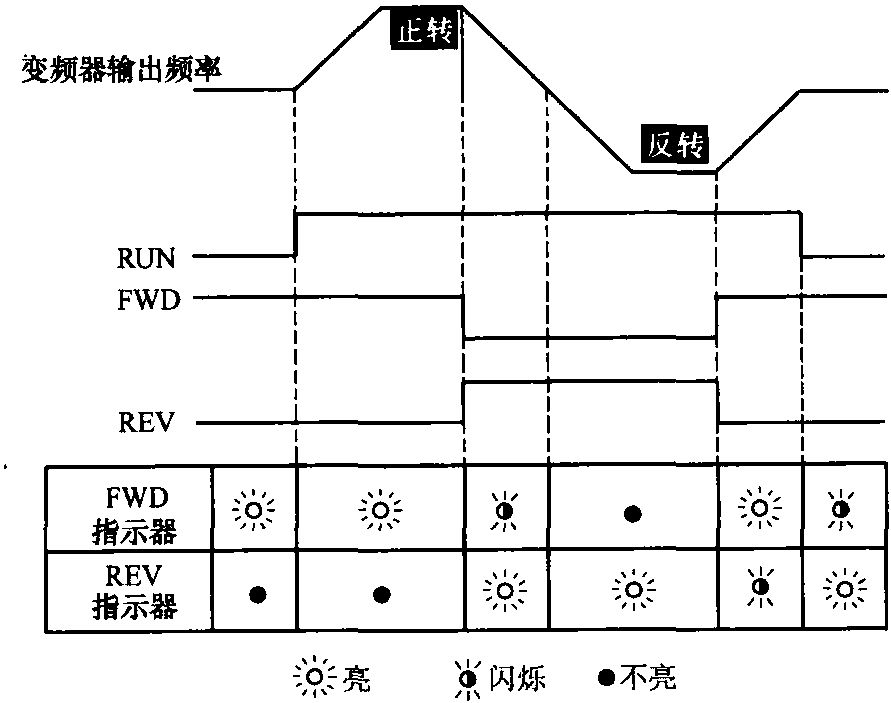

圖2-5-7前向和后向旋轉指示器的顯示

圖2-5-8接通電源后操作面板的顯示

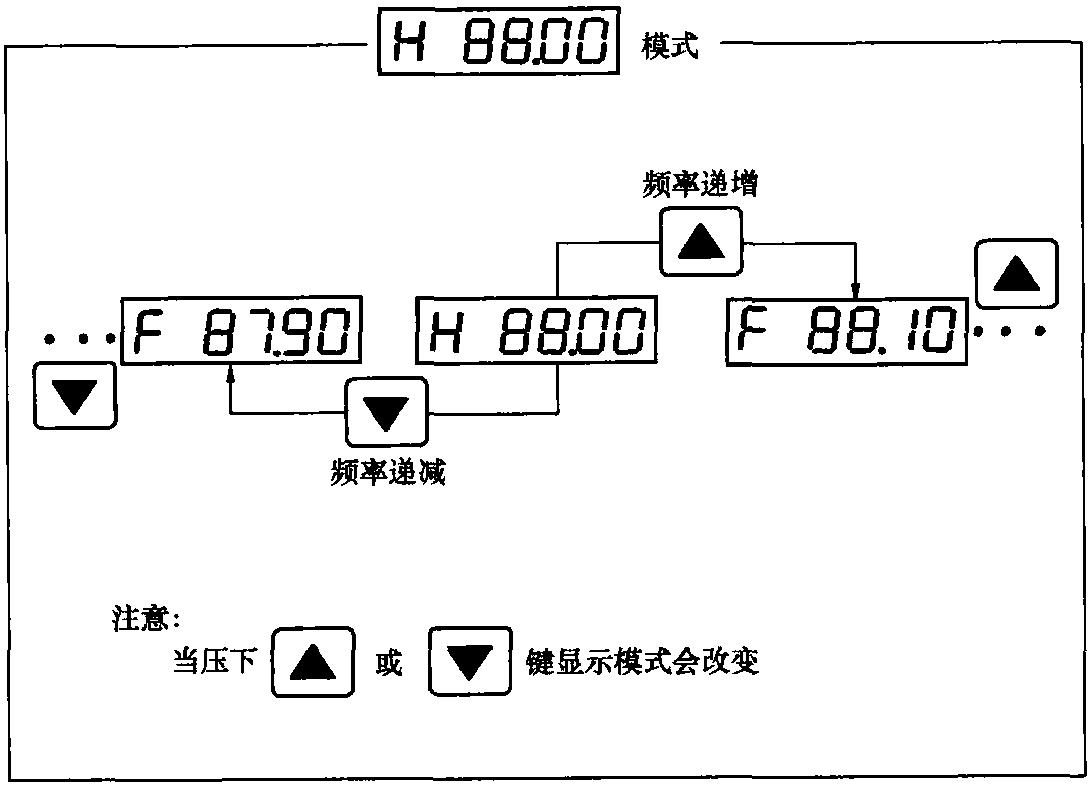

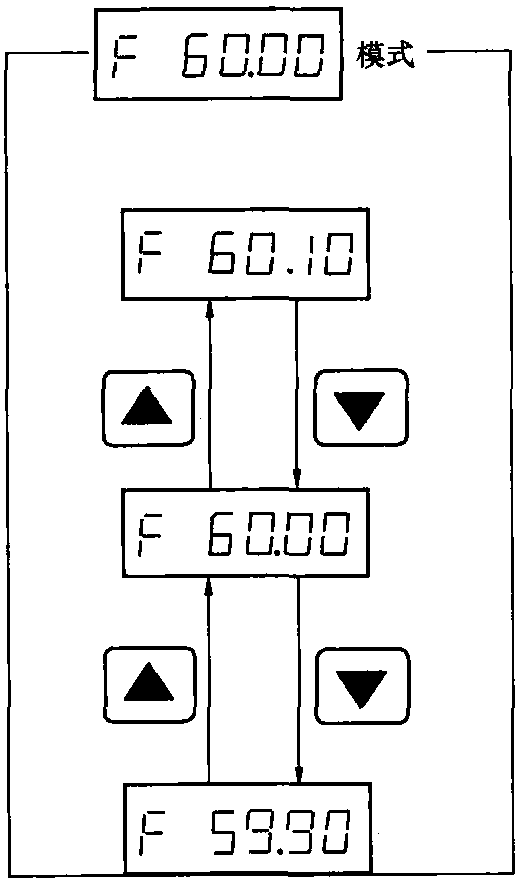

圖2-5-9頻率運行方法設置

3.用戶讀取或設置參數。

為確保變頻器在最佳運行條件下運行，用戶可以根據需要調整一些參數值，并且可以隨時檢測所有功能/參數。有關方法，請參見圖2-5-10。

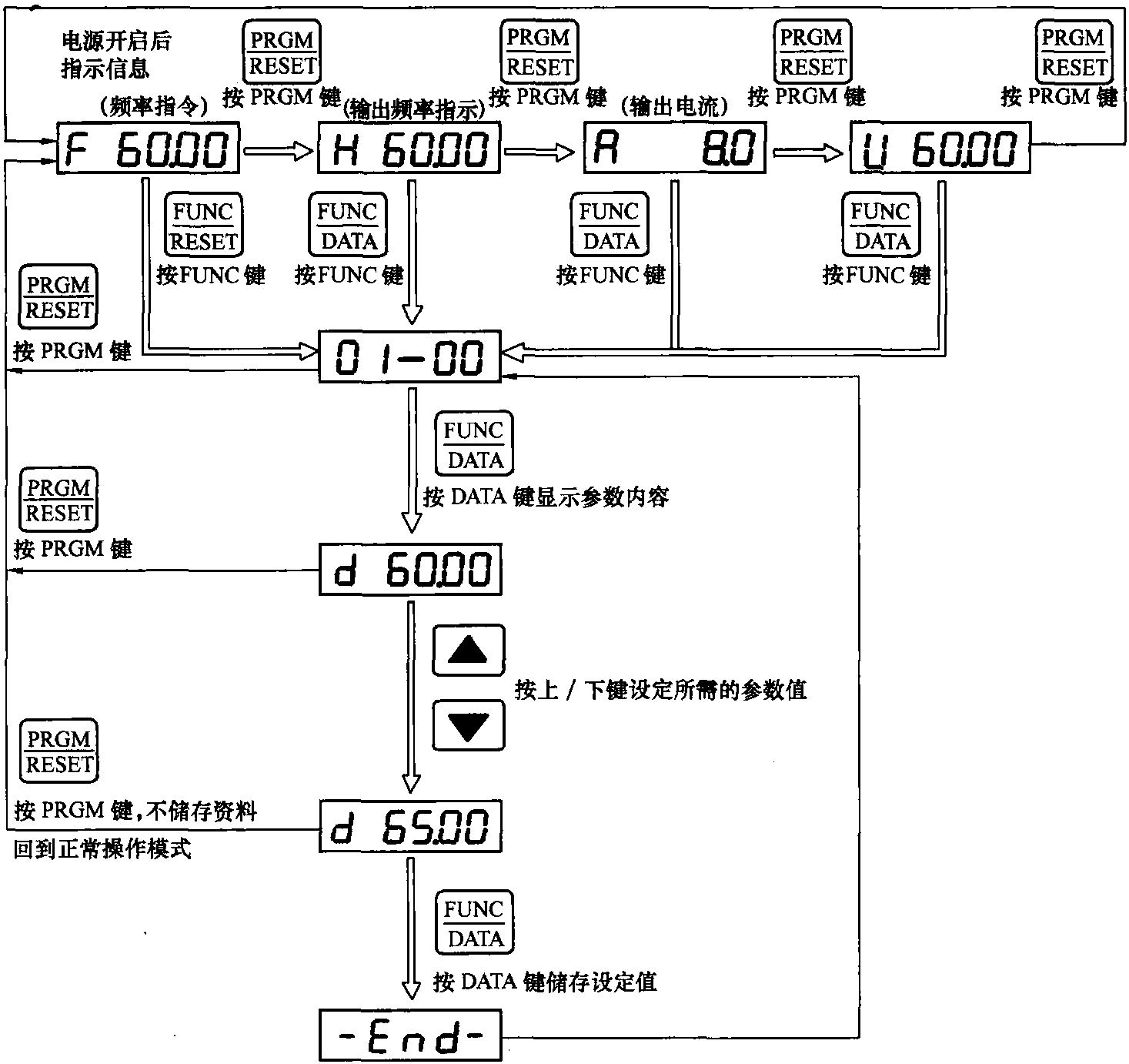

圖2-5-10功能/參數讀取或設置的示意圖
