三相電機接線端子實物(電動機為什么六個接線柱)

發布時間:2021-03-07 20:00

了解電動機的繞組線圈在三相電動機中,有三個線圈以120度的角度排列,每個線圈在開始和結束時都分為兩個端子。有6個端子(U1,U2,V1,V2,W1,W2)對應于電動機三個繞組的第一端和最后端,并且可以通過不同的接線方法來實現啟動操作。

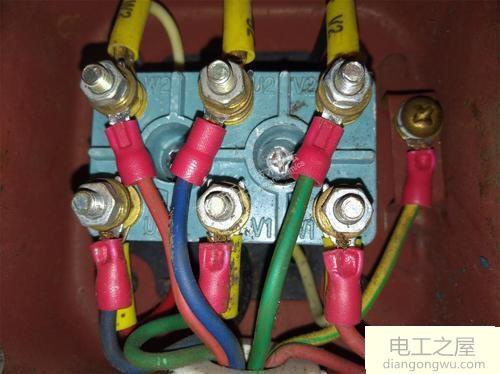

1.三角形連接(△連接),因?yàn)椴煌@組的前兩個端子(U1-W2,V1-U2,W1-V2)連接在一起形成類似于三角形形狀。

在三角形連接方法中,上端子和下端子短路到連接件,因此連接是等電位的,因此可以上下連接,并且連接方便。

電動機本體接線柱的接線問題

電動機本體接線柱的接線問題

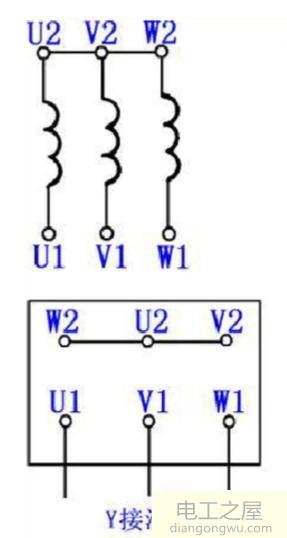

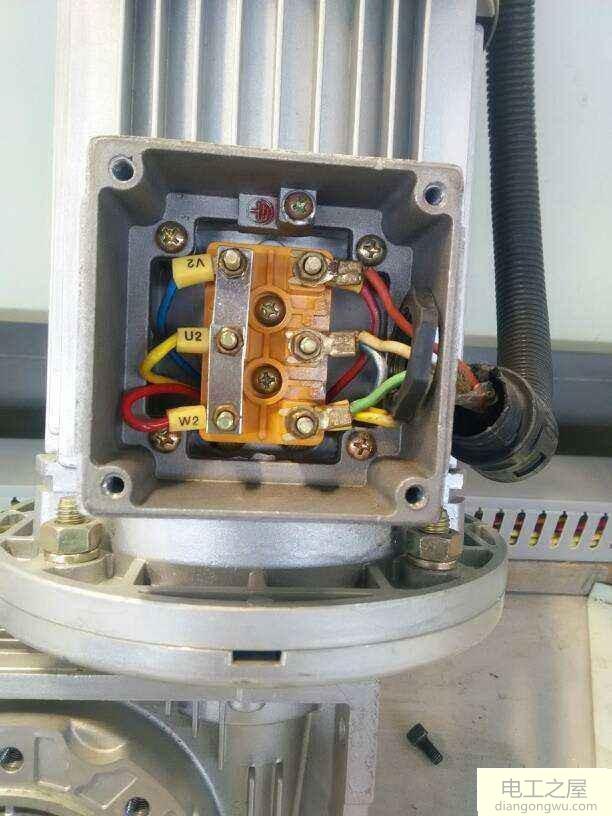

2.星形連接(Y型連接)在六個端子中,U1,V1,W1分別連接,而U2,V2,W2短路,因此被稱為是因?yàn)樗鼈円孕切闻帕性搱D。 star形法。

使用星形連接時要小心。電源線只能連接到U1,V1,W1接線柱,另一排在三相繞組的末端短路。無法連接電線。否則,它將被短路。

電動機本體接線柱的接線問題

電動機本體接線柱的接線問題

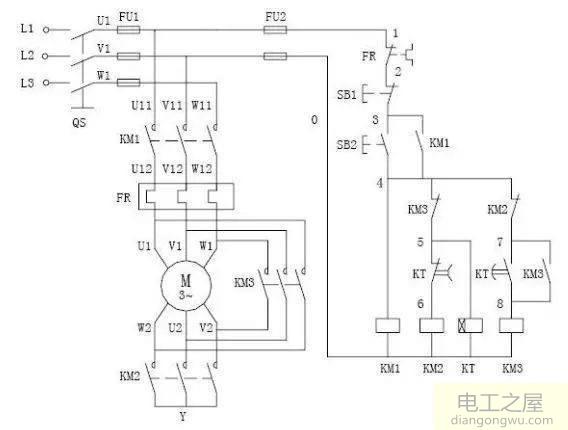

3.如果電動機以星形-三角形降壓電壓?jiǎn)?dòng),則需要連接6根電線并去除所有短路連接。標記每根電線所連接的繞組端子編號,然后根據圖紙將其連接到配電柜中的相應端子。沒有人可以連接錯誤。否則,可能會導致短路或設備燒毀。

電動機本體接線柱的接線問題

電動機本體接線柱的接線問題

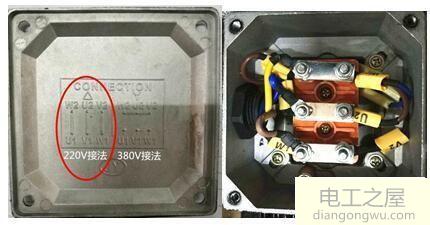

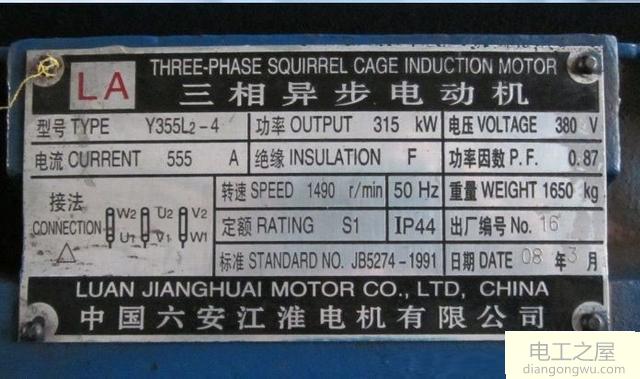

通常,電機銘牌指示電機的連接方法,并且該連接方法也顯示在電機接線盒內,因此請小心!

電動機本體接線柱的接線問題

電動機本體接線柱的接線問題

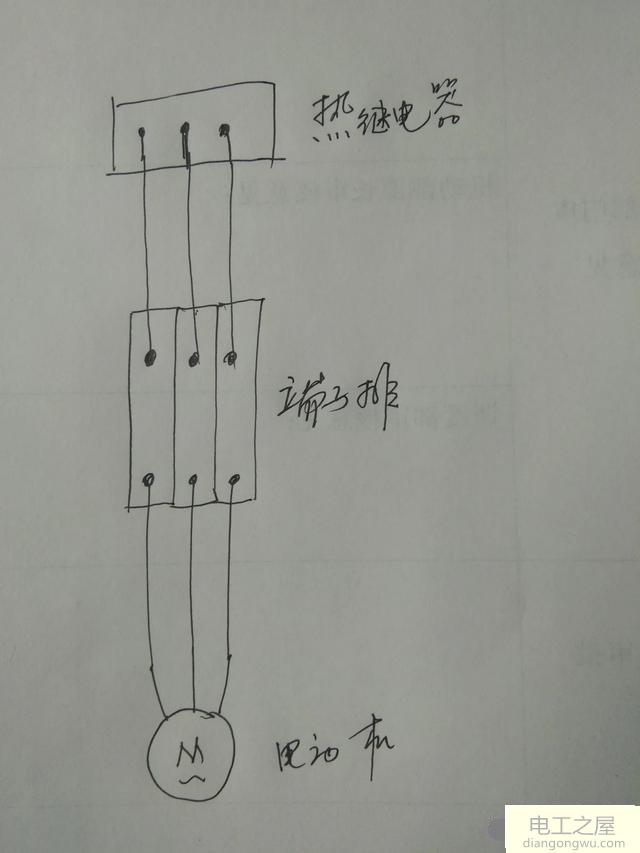

主電路接線端子排應為配電柜的端子排。通常情況下,配電柜的主電路端子排應通過電線(連接至熱繼電器的主電路端子)連接至上部端子,下部連接至電機電源線。如果將電動機電源線連接到端子排的上端子,并將連接到熱繼電器的電線連接到下端子,則不會影響使用,但是它不是標準化的。因此,將電動機電源線連接到接線盒底部的原因如下。

1.規格要求。

2.接線方便。

3.接線美觀。

電動機本體接線柱的接線問題
