在實際接線中,三相交流電動機的三個定子繞組的前端和后端非常重要。例如,在Y型連接中,三個繞組的頭部或尾部連接在一起,而其余三個端部連接到三相電源。在三角形連接中,必須連接1個繞組的磁頭。形成三個觸點后,每個觸點都連接到三相電,如圖8-11所示。錯誤連接時,電動機劇烈振動,發出大聲的噪音或轟鳴聲,降低速度,三相電流嚴重失衡,溫度急劇上升。在嚴重的情況下,電動機將不會旋轉,并且保險絲會工作。電源電路斷開,跳閘或繞組損壞。有時,電動機三個繞組的頭端和尾端會失去標記,檢測方法必須分兩步進行。第一級(:)使用萬用表的“Ω”塊檢測每個繞組的兩個輸出端,第二級(:)分別檢測頭端和尾端。
(a)Y型連接
(b)△連接方法

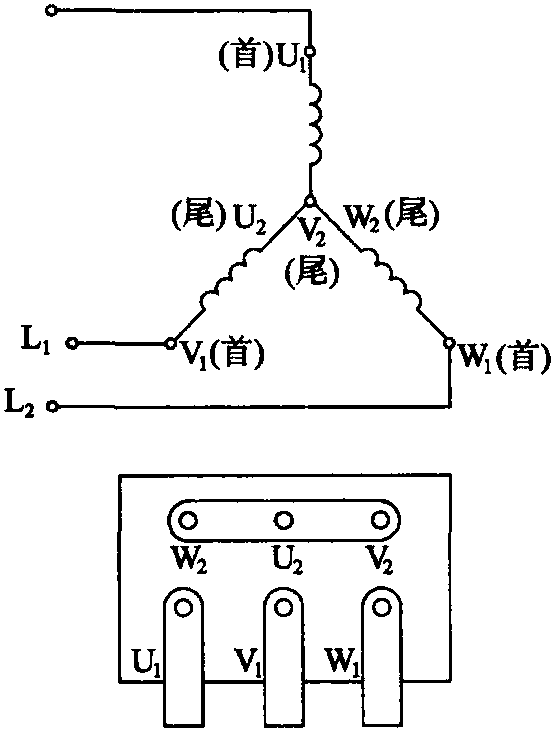

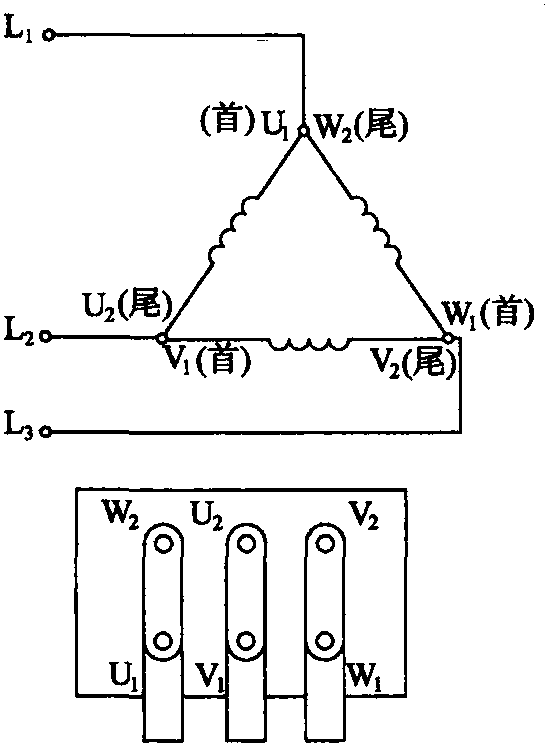

圖8-11三相交流電動機Y /△連接
定子繞組頭和尾端有三種常用的檢測方法。
1.電池+萬用表方法
首先,確定定子的三個繞組中的兩個繞組的前端(也可以假設它們是尾端):將萬用表調整為最小的直流電流范圍。然后我們?cè)O(shè)置所有繞組的兩根線。將端子連接到儀表,將儀表的“ +”端子指定為相繞組的第一端,將“-”端子指定為尾端,然后將兩者連接。當時鐘指針向前旋轉時,第二級導線的一端纏繞在“ +”和“-”極上(如圖8-12所示),連接到電池“ +”極的導線一端為第二相繞組的頭部和末端與頂部相反。然后檢查在三相繞組末端連接到:萬用表的相繞組是否不動,將第三繞組的兩個導線末端連接到電池的“ +”和“-”極,與上面,此方法是第三纏繞步驟將開始和結束分開。

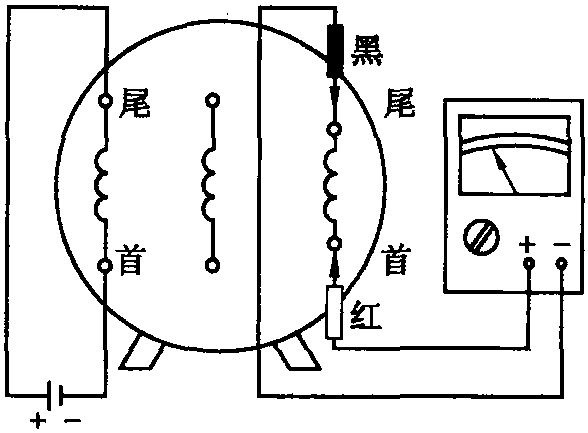

圖8-12使用干電池和萬用表區分繞組頭和尾端
2.AC低壓電源(36V或12V)+燈泡類型
首先,將兩個繞組的起點和終點分開。串聯連接兩個繞組,連接燈泡,然后將第三個繞組的兩個出口端連接到交流低壓電源。打開燈泡時,兩個出口端連接到燈泡,一個是第一繞組的頭端,另一個是第二繞組的尾端,如圖8-13(a)所示。頭和尾痕;如果燈泡沒有打開,如圖8-13(b)所示,則連接到燈泡的兩個出口端子是兩相繞組的第一端(或尾端)。然后,我們確定第三繞組的頭端和尾端:將已知頭和尾的第一(或第二)繞組串聯到第三繞組,可以如下確定第三繞組的頭和尾端:上面的方法。

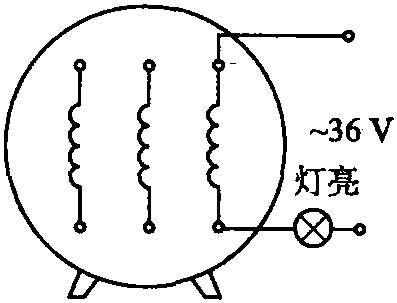

(a)指示燈亮起,——,兩個出口端屬于同一繞組。

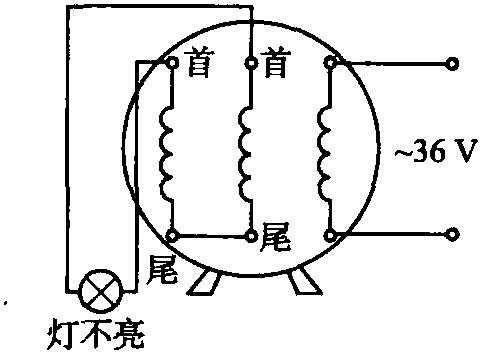

(b)指示燈熄滅。 ——出口兩端不在同一繞組上。

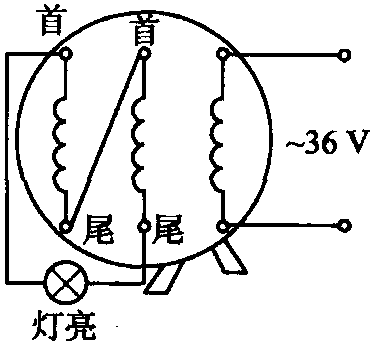

(c)指示燈在——上亮起,第一個和最后一個已連接。

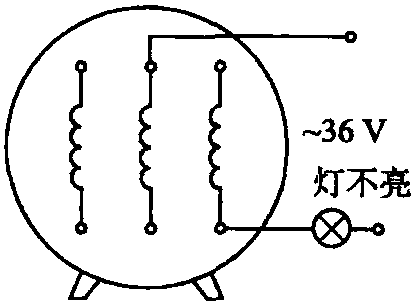

(d)指示燈熄滅——連接了兩個頭(或尾)端
圖8-13使用36V低壓電源和燈泡來區分繞組的末端
如果沒有萬用表,則可以用這種方法將每個繞組分開。這是如何做:首先,將3個繞組中的2個串聯連接到燈泡上,然后打開交流低壓電源。當燈泡打開時,兩個插座的末端屬于同一繞組,如圖8-13(a)所示。當燈泡關閉時,兩個插座的末端不屬于所示的同一繞組。 8-13(b)。
3.萬用表方法
將萬用表的轉換開關轉到最小的DC毫安塊,將三個繞組的虛擬頭端和尾端連接到圖8-14所示的電路,然后用手轉動電動機的轉子。如果萬用表的指針沒有如圖8-14(a)所示移動,則表明三個繞組的兩端之間的差是正確的。如果指針搖晃,如圖8-14(b)所示,則繞組的末端反轉,表示萬用表的指針應一一反轉,直到停止移動,然后再次進行測試。該測試方法基于以下原理:轉子鐵芯中的剩磁會在定子三相繞組中感應出電動勢ε,通常必須重復幾次。
(a)指針不動——接線正確
(b)指針擺動——,纏繞頭和尾端反轉

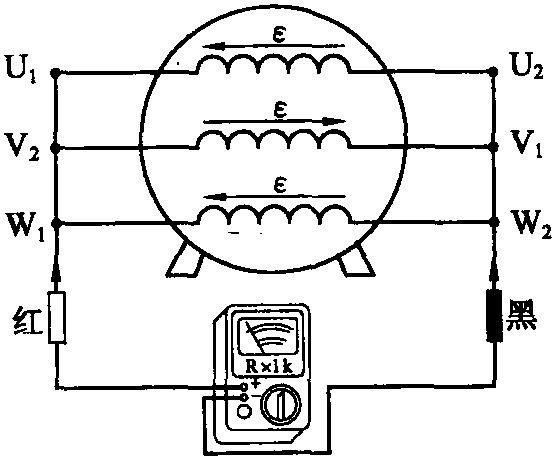

圖8-14萬用表將繞組頭和尾端分開。
