發布時間:2021-03-11 09:10
如果沒有電動機手冊,則可以使用萬用表檢查電動機8引線的極性。具體步驟如下:
A.首先,您可以使用萬用表測量8根導線之間的電阻,然后判斷4組線圈導線。
B.由于僅連接了2個線圈1、6、2、8或1、6、7、4,電動機也可以正常旋轉,因此請從4個線圈中選擇2個并將它們連接到驅動器。
如果電動機不旋轉,則表示兩組線圈為A相線圈,其他兩個線圈為B相線圈。
當電動機旋轉時,這意味著兩個線圈之一是A相,另一個是B相。
C.在連接兩組線圈以使電動機旋轉之后,選擇其他兩個線圈之一,并將其與A相線圈串聯。如果電動機正常旋轉,則表示該線圈是A的另一個線圈。 -步;
如果電動機不旋轉,請反轉此線圈的正極和負極,然后重試。如果電動機不旋轉,則意味著該線圈是B相中的另一個線圈。
D.您可以通過與上述相同的方法確定最后一個線圈的極性。

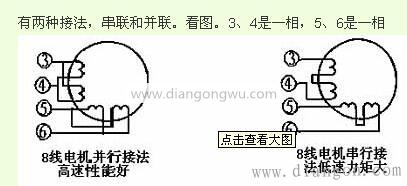

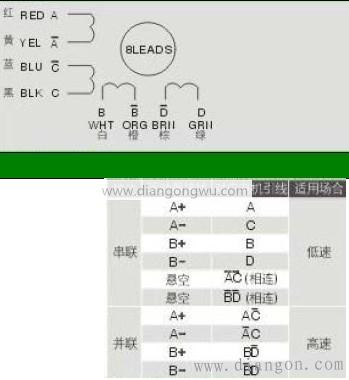

如何連接4相8線步進電動機:F1和F2連接到勵磁電源,H1和C1連接到線,H2和C2連接到直流電源。如果需要反向,請更改連接。即,將H1和C2連接起來,然后將H2和C1連接到直流電源上。

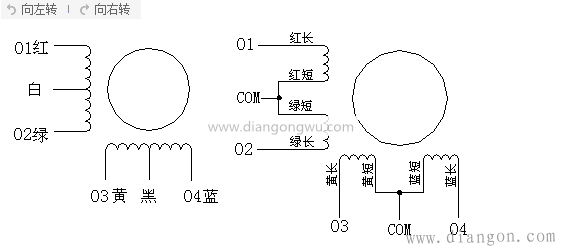

4相8線和2相4線步進電動機之間的差異:
2相步進電動機在定子上只有2個繞組,4條引出線,總步進為1.8°。半步為0.9°。在驅動器中,只要控制兩相繞組電流的開/關和電流方向即可。四相步進電動機的定子上有4個繞組,輸出線有8個,整步為0.9°,半步為0.45°,但驅動器需要控制4個繞組,電路相對復雜。
