發布時間:2021-03-11 11:00

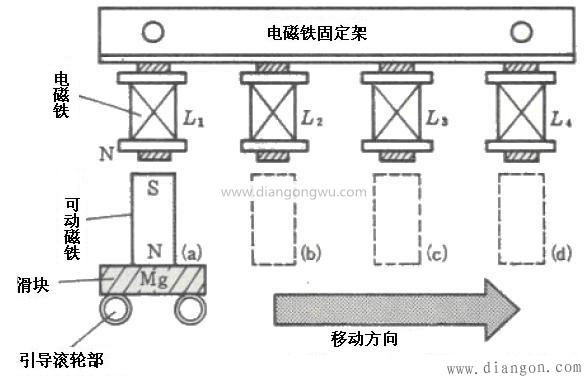

圖1線性步進電動機的驅動原理
在這種情況下,此處添加了步進電動機的操作?,F(xiàn)在,由于由電磁體L1和可動磁體Mg的相互作用引起的磁引力,因此,在這種情況下,當向部分中的位置滑動電磁體L2通電時,電磁體L1被關閉。因此,可動磁鐵被吸引到電磁體L2的位置,成為位置。當電磁體L3通電時,先前的電磁體L2關閉,因此可移動磁體移動到電磁體L3的位置并處于位置。
由于根據
之后每個動作的重復運動,可移動磁體沿箭頭方向移動,因此根據該動作的順序運動,它可以是致動器(此處為直線)。這里使用的電磁體L1至L4以N極電流從可動磁體(Mg)側流動。
另外,這里提到的結構圖不限于四個電磁體,您可以根據需要增加它們的數量。
< p>由于圖1中的電動機是線性運動并且屬于線性步進電動機,因此它不能被變換,因此需要很少的努力來對其進行變換。由于線性類型是旋轉類型的總結,因此驅動原理與現在的線性運動類型基本相同。

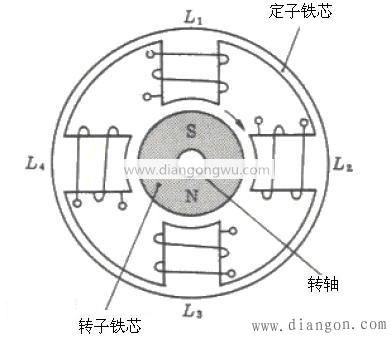

圖2為先前結構的產物
