水環式真空泵的工作原理(QB-R2的工作原理)

發布時間:2021-03-11 16:00

QB-R2繞組電動機速度控制器的功率元件(三相并聯晶閘管)與電動機定子電路串聯連接,與電動機功率匹配的電阻器與電動機轉子電路串聯連接??刂齐娐吠ㄟ^改變晶閘管的導通角來改變電動機的定子電壓,以達到電動機速度控制的目的。

1.提起

使用主控制器選擇提升速度齒輪的特定齒輪時,速度控制器首先打開上升接觸器,制動器打開,然后電動機啟動。設置主控制器的速度后,系統進入閉環控制狀態。當主控制器選擇全速齒輪時,電動機將平穩加速至全速。從全速齒輪返回低速齒輪時,電動機速度急劇下降并自動進入關閉狀態。它穩定在回路控制狀態和設定速度。只要主控制器返回到零位置,無論上升速度如何,制動器都會立即制動,并且電動機會斷電。

2.減少過載

當主控制器選擇減速器的齒輪時,速度控制控制器首先打開上升接觸器,并打開制動器。此時,電動機具有反向轉矩,并且速度控制控制器處于閉環控制中。當主控制器處于全速降檔時,下接觸器打開,電動機速度降至全速。從全速返回低速時,釋放下降接觸器,并連接上升接觸器,電動機迅速減速,并通過反向轉矩的作用重新進入閉環控制狀態。不論下降速度如何,當主控制器返回零位時,控制器都會以反向轉矩制動,電動機速度急劇下降,并且當其到達停止狀態時,它將制動并切斷電動機電源。當反向轉矩制動時間超過1秒時,無論電動機是否停止,都將強制制動。

3.在輕負載下掉落

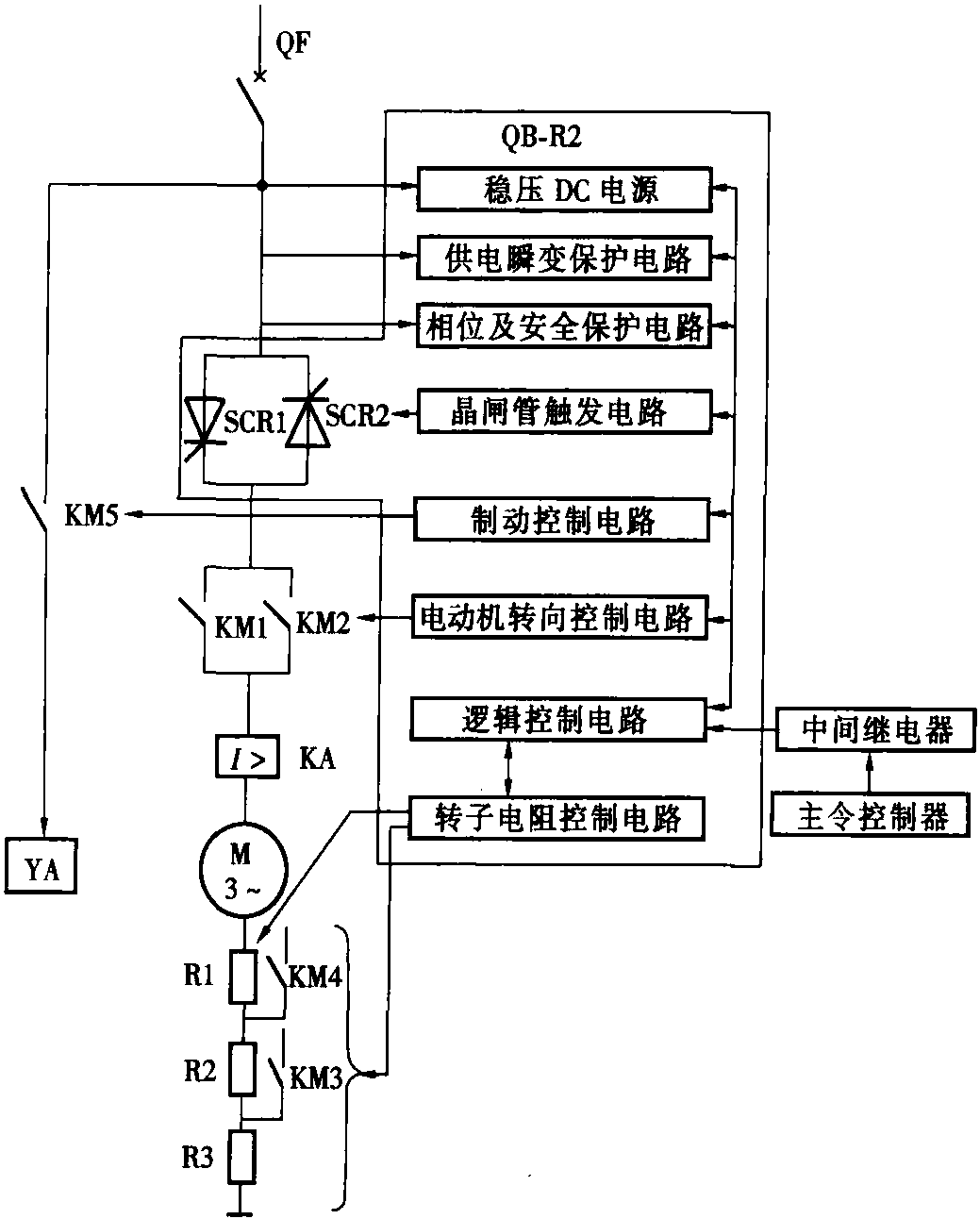

圖2-10-1 QB-R2繞組電動機速度控制器框圖

QF斷路器,KM1提升接觸器,KM2下降接觸器,KM3、4轉子接觸器,KM5制動接觸器,KA過載保護,QB-R2速度控制控制器,

SCR1,2晶閘管,M繞組電機,YA制動器,R1,2,3-轉子電阻

輕載下降與重載下降相同。速度控制器首先打開上升接觸器,然后向電動機施加恒定的反向轉矩。如果負載很輕(例如,空鉤),或者速度控制器負載太輕,則釋放上升接觸器并接通下降接觸器,此時,電動機以再生狀態下降。當速度超過設定值時,速度控制器將自動切換到反向扭矩狀態。

4.風扇

當主控制器處于左移位置時,速度控制控制器將打開左移接觸器,并且車身將以主控制器設置的速度向左移動。右移位置,向右移動接觸器打開,車身以主控制器設置的速度向右移動。當主控制器處于特定速度檔位時,速度控制控制器在閉環控制中以該檔位速度運行。收到一定的阻力(例如電橋的斜率)后,控制器仍會在閉環控制中保持齒輪速度。當電阻消失時,轉換機制被加速。當超過設定速度的10%時,反向接觸器打開,電動機開始減速。此時,由于反向扭矩未超過最大負載啟動扭矩,因此電動機緩慢減速至所需速度,當轉換機構受到正向推力時,它將使用反向扭矩來保持速度。推力消失,反向接觸器釋放,正接觸器連接,轉換機構正常工作。要建立反向連接,電動機速度必須高于設定速度的10%,因此,如果主控制器的設定速度為30%至20%或20%至10%,則不會觸發反向接觸器。

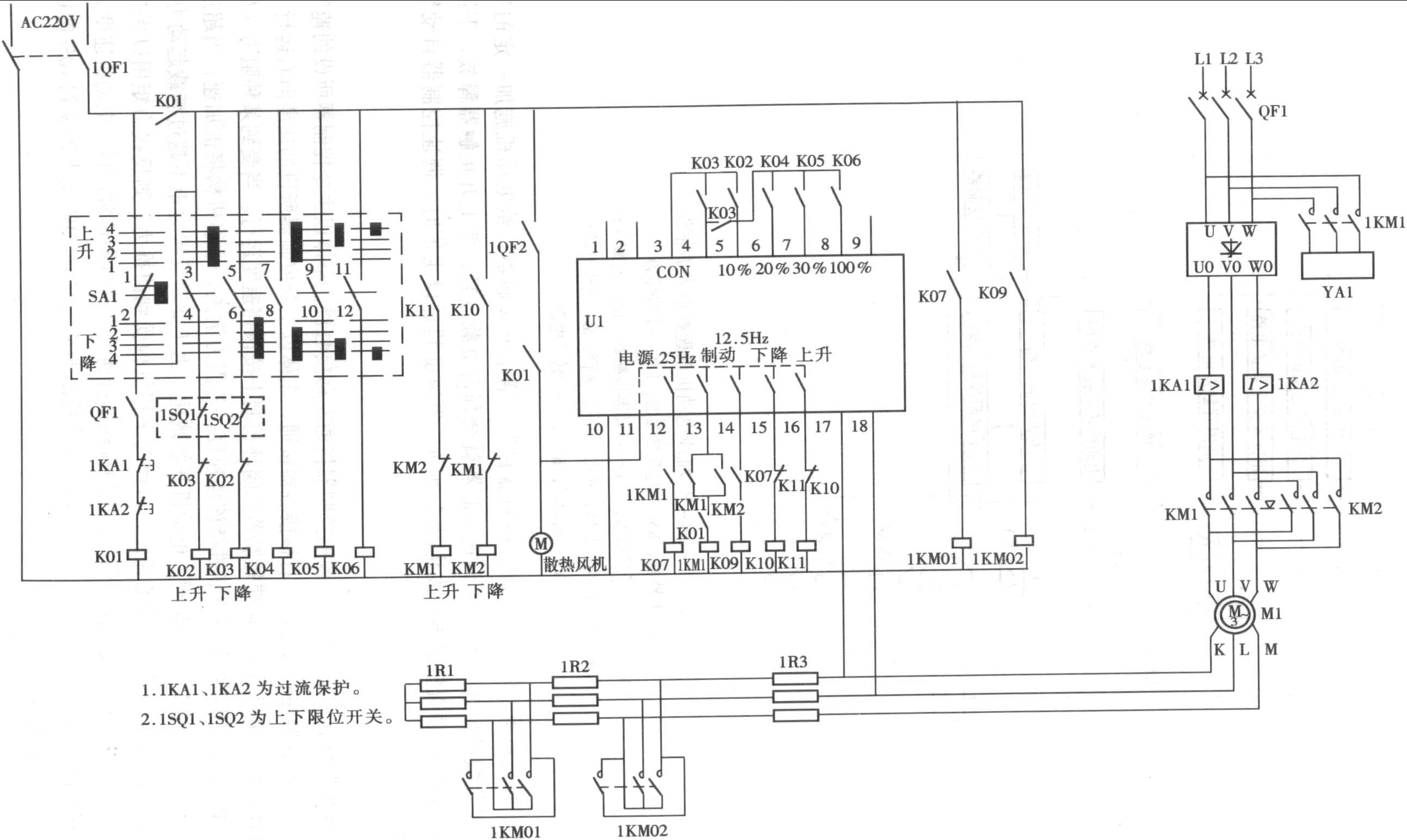

圖2-10-2提升機構示意圖

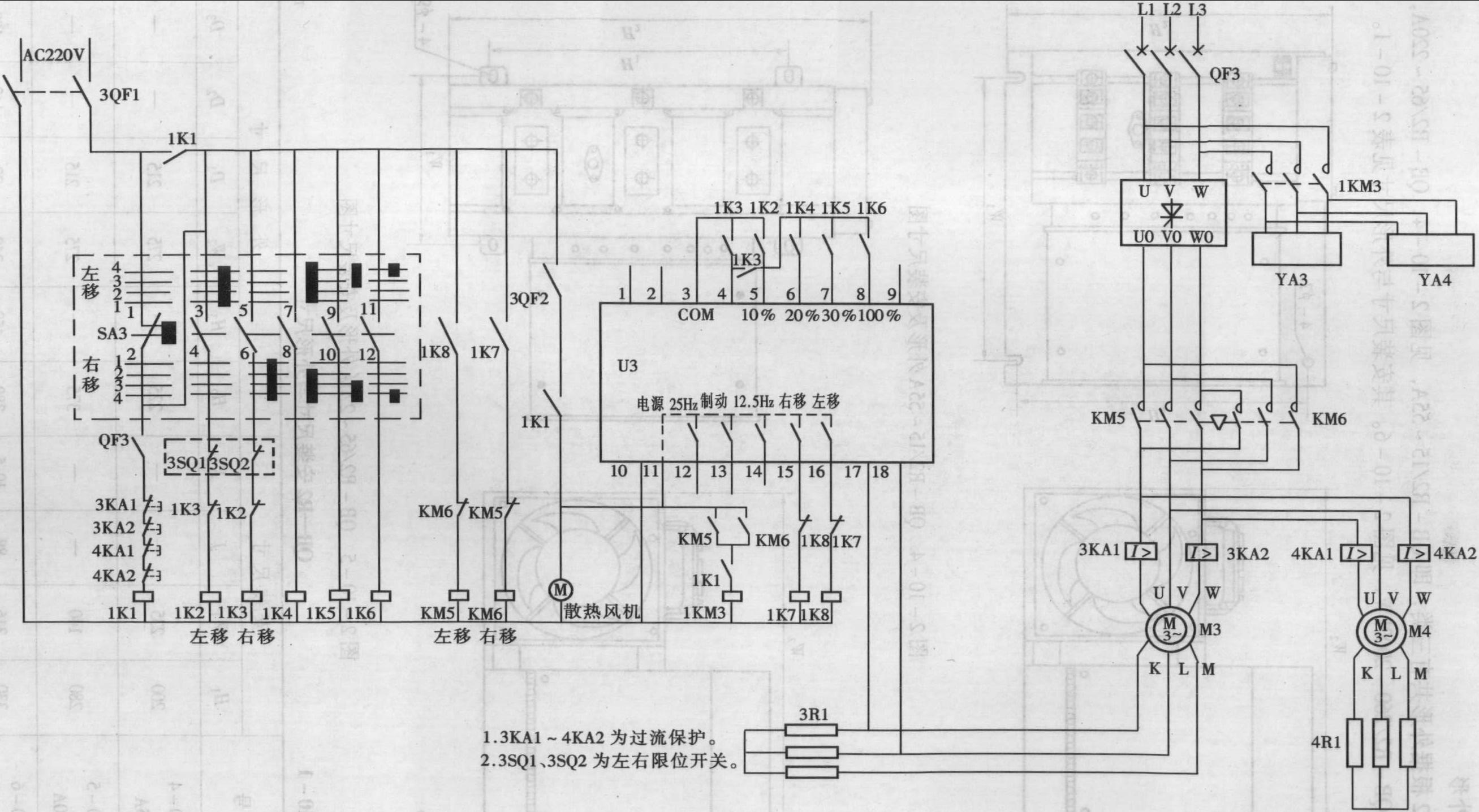

圖2-10-3轉換機制示意圖
