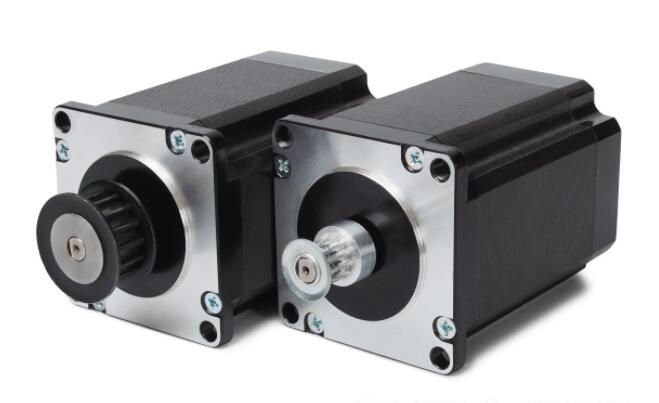

步進電機有幾種(步進電機力矩的怎么計算?)

發布時間:2021-03-24 15:01

如何計算步進電機扭矩?

步進電機扭矩計算方法。如果選擇步進電機,則必須確保步進電機的輸出功率大于負載所需的電源。選擇電源步進電機時,可以計算機器系統的負載扭矩,可以獲得電機的整流以確保滿足機械負載并運行。

在實際操作期間,各種頻率的負載扭矩必須在矩形頻率特性曲線的范圍內。通常,最大靜電電動機電機主要大。

步進電機扭矩計算方法,選擇步進電機必須執行以下計算:

首先是根據脈沖量計算減速率,并且減速比計算如下:

i=(φs)/(360.Δ(1-1)φ-步驟電機每個(O /脈沖)

s ---螺旋槳螺距

δ-(mm/pulse)

一種計算步進電動機扭矩以計算電動機軸的慣性JT上的表,螺釘和齒輪。

JT=J1 +(1/I2)[(J2 + JS)+ W/g(S /2π)2)(1-2)

JT的慣性---電機軸(kg.cm.s2)(kg.cm.s2)

J1,J2 - 齒輪慣性(kg.cm.s2)

JS ----絲慣性(kg.cm.s2)W - 工作臺重量

S ---螺旋槳螺距

步進電機扭矩計算方法還應計算電機輸出的總扭矩M。

m=ma + mf + mt(1-3)

MA=(JM + JT).n/T×1.02×10×2(1-4)

馬 - 摩托車,加速扭矩(n.m)

JM,JT ---電機自己的慣性和負載慣量(kg.cm.s2)

n ---電機所需的速度(r/min)

T ---電機升壓時間

MF=(U.W.S)/(2πη)×10×2(1-5)

MF ---帶有電動機的肋(n.m)導游

U - 分類系數

η-傳輸效率

mt=(pt.s)/(2πη)×10×2(1-6)

MT切割力被轉換為電動機扭矩(n.m)。

Pt ---最大切割力

步進電機扭矩計算方法還需要負載啟動頻率估計。 CNC系統用負載扭矩和慣性控制電動機的起始頻率,估計公式

FQ=FQ0 [(1-(MF + MT))/mL]÷(1 + JT/JM)] 1/2(1-7)

FQ ---啟動頻率(Hz)

FQ0--開始頻率

ML ---電動機輸出扭矩通過啟動頻率(n.m)以整流整流確定

如果無法準確確定加載參數,則可以估計按下FQ=1/2FQ0。

運行最大頻率和操作速度。由于電動機的輸出扭矩隨著頻率的增加而減小,因此必須驅動最高頻率處的扭矩頻率特性的輸出扭矩,并且必須具有足夠的余量。

負載扭矩和最大靜態力矩mmax。負載扭矩可以從公式(1-5)和(1-6)計算。當電動機處于最大供應速度時,由矩形頻率特性確定的電動機輸出扭矩大于MF和MT的總和。有余量。通常,MF和MT(0.2至0.4)的總和必須小于MMAX。

步進電機扭矩計算方法。如果選擇步進電機,則必須確保步進電機的輸出功率大于負載所需的電源。選擇電源步進電機時,可以計算機器系統的負載扭矩,可以獲得電機的整流以確保滿足機械負載并運行。
