發布時間:2021-04-13 16:11
一、電動機的干躁方式
l、外界干躁法(暖風干躁法、電阻放鹽干躁法、電燈泡直射干躁法)。
2、插電干躁法(磁石磁感應干躁法。直流電源干躁法、機殼鐵損干躁法、交流電流于燥法)。
例:外界干躁法不包括( )。
A、磁石磁感應干躁法
B、暖風干躁法
C、電燈泡直射干躁法
D、機殼鐵損干躁法
E、直流電源干躁法
回答:BDE
二、電機的干躁方式
所有或部分拆換電磁線圈的電機及其絕緣層返潮達不上規定的電機,應用前要開展干躁。
干躁電機可參照下述方式 開展:
1)外界傳熱介質
針對有顯著落入水中的電機,接地電阻基礎為零者,選用外界傳熱介質。
針對小容積的電動機,能用電燈泡插進變壓器鐵芯內開展干躁,這類方式 的缺陷取決于發燙不勻稱,挨近電燈泡的地區,繞阻很有可能超溫,而其他地區則很有可能遇熱不夠。
此外,還能夠用暖風開展干躁,鼓風機電機暖風出入口溫度較大 容許在90-100℃。
在傳熱介質中,比較理想的應算運用烘干箱或烘干房,這類風干法的缺陷是欲烘電動機有時候受標準限定沒法挪動,且被烘電動機的規格遭受烘干房、烘干箱規格的限定。
2)短路故障干躁法
交流電流干躁法運用較為廣,短路故障干躁法是返潮繞阻,內部有60-70%的額定電壓根據,這時候繞阻的銅被加溫,并釋放發熱量,慢慢風干絕緣層。
一相繞阻進入減少了的工作電壓而其他繞阻接線。
三相繞阻另外進入減少了的工作電壓而將電機轉子卡住,使其不可以旋轉。(有時候電機轉子沒有電機定子膛內還可以選用此類插電方式 )。
針對纏線式電機轉子在運用所述插電方法上都務必開展接線。為了更好地使繞阻中穿過60-70%的額定電壓,規定所添加的短路故障工作電壓為7-15%電動機額定電流。比如3KV電動機所需工作電壓為:
3000×(7~15)%=(210~450),故一般3KV電動機常選用220V工作電壓開展干躁。
用短路故障法開展干躁時,針對纏線式電機轉子要留意頂端金屬材料腳鐵易超溫。對雙鼠籠電機轉子則很有可能使運行繞阻超溫,由于運行繞阻是依據運行的短暫性上班時間設計方案的。
3)直流電流法
交流電的優勢是非常容易調整電流量,以操縱繞阻的溫度,其缺陷是必須較長的風干時間。
為了更好地防止過壓很有可能造成的絕緣層穿透,干躁不應該斷開直流電流,而應當把電流量光滑地降低到零之后再打開。最好是的方法是在直流穩壓電源和被烘繞阻中間沒裝電源開關。
4)鐵耗法
這類方式 的實質,取決于運用電機定子變壓器鐵芯里交替變化磁通量所造成的渦流損耗及渦流損耗,使電動機發燙到必不可少的溫度,變壓器鐵芯里的磁通量則由干躁時需線圈電感的被磁化繞阻造成。
被磁化繞阻線圈匝數的計算方式,可參考發電機轉子干躁法。
5)干躁時繞阻絕緣層轉變?nèi)^(guò)程:
干躁全過程中,繞阻的干躁水平,用對外殼的接地電阻值來精確測量。
因?yàn)槔@阻發燙,其接地電阻降至極小值,而且在這個水準保持一些時間,之后接地電阻逐漸升高,當接地電阻非常大后,提升越來越慢,而且持續保持某一平穩數據信息,這時候一般就可以完畢干躁。

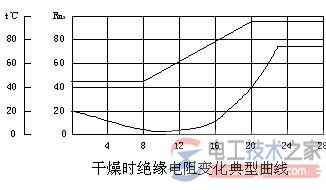

干躁時典型性的接地電阻轉變曲線圖見圖所顯示。
6)干躁的溫度要求及絕緣層評定方式 :
干躁時電動機務必搞好隔熱保溫對策和避免起火。干躁溫度用溫度儀精確測量時A級絕緣層不可超出80℃,B級絕緣層不可超出90℃。
開展干躁時最好是要用些溫度儀測量溫度,這種溫度儀務必遍布在電磁線圈和變壓器鐵芯的好多個不一樣地區,并盡量放到最網絡熱點。
干躁是不是結束,按下述規范明確: 來源于:電工技術世家
當接地電阻逐漸降低,隨后上升做到規范在同一溫度下平穩3-5鐘頭不會改變,就可以覺得干躁完畢。
三、怎樣開展電動機的干躁解決?
電動機干躁解決的目地是把繞阻中的濕氣水份驅趕出來,提升介電強度能,假如絕緣層很低,不歷經干躁解決,就接入開關電源應用,非常容易導致絕緣層穿透安全事故。
電動機干躁的方式 許多,一般有熱風干與電流量加溫二種方式 。干躁時要留意操縱溫度,防止溫度過高,損害電動機絕緣層,A級絕緣層的電動機干躁溫度不能超出85度,E級絕緣層的不必超出95度。
熱烘法是在電烘箱中開展,烘干箱頂端需有通氣口,便于排出來濕氣,大部分電烘箱有全自動溫度控制設備,能夠 維持控溫。除此之外也有其他熱烘法,如紅外感應等。
電流量傳熱介質是在電機定子繞阻中通快遞入電流量將電磁能變?yōu)槟茉撮_(kāi)展干躁解決,逐漸時要將電流量操縱在電動機額定電壓的20%—30%,隨后慢慢上升50%——60%.一般能用自耦變壓器做為開關電源便于調整,也可把多臺容積貼近的電動機串連在一起,連接380V交流電。
在干躁解決逐漸環節,因?yàn)闈駳庥鰺釗]發,接地電阻較低,隨后慢慢上升,上升的阻度愈來愈慢,最終平穩在一定標值上。當接地電阻升到達標值之上并平穩6鐘頭不會改變時,解決就可完畢。
