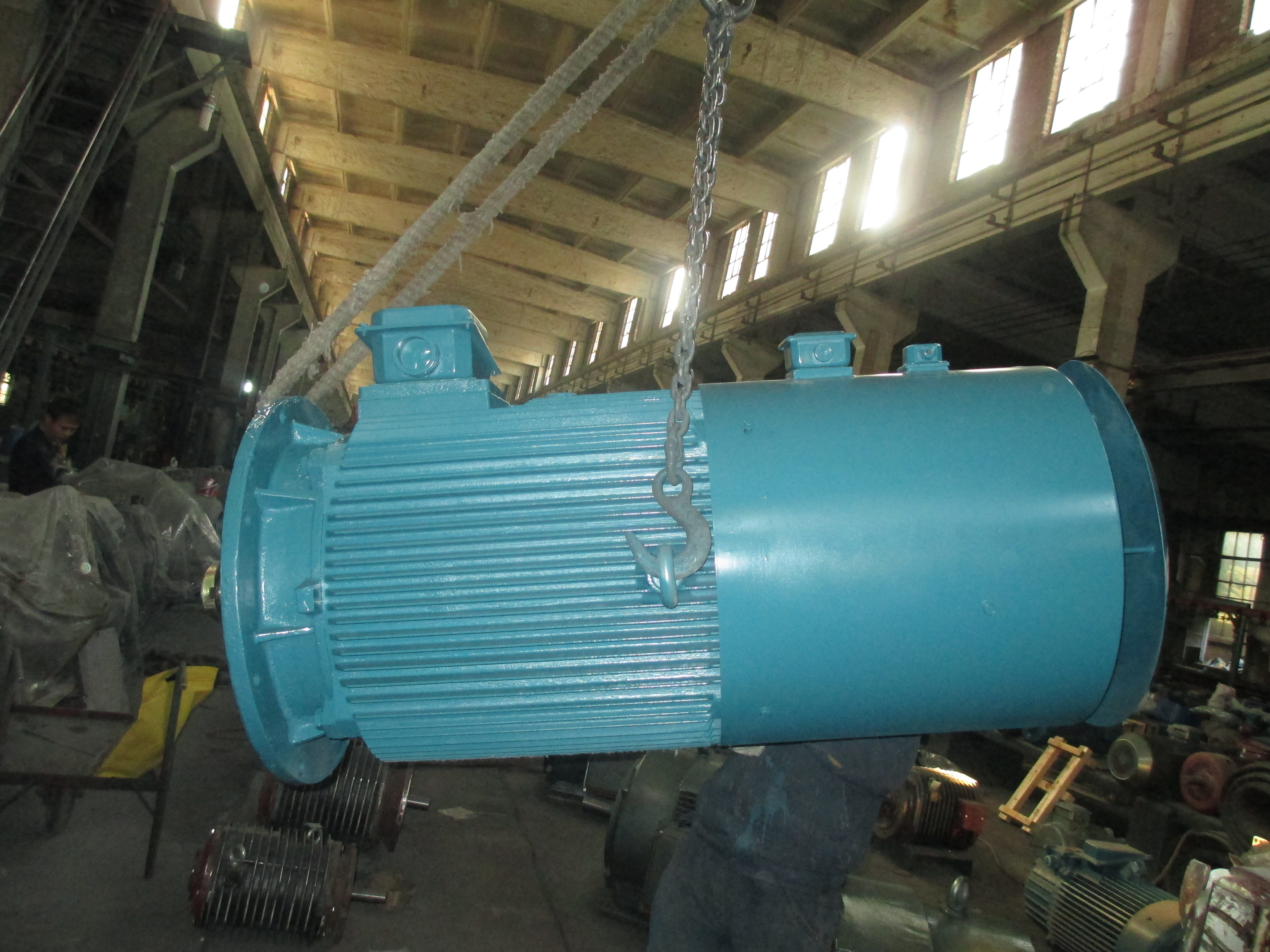

朋友的電機維修保養公司在西藏拉薩，在雪域高原，總感覺像天空路上的電機崗。在一次聊天中，了解到他們承接了一臺剛投入使用的二極250 kW電機軸承的發熱維修業務。經檢查，確認電機軸肩尺寸有問題。

電機產品的主要尺寸鏈

對于電機產品來說，軸承是支撐電機機械運動的關鍵部件，無論是徑向配合尺寸還是軸向尺寸關系，對電機的正常運行都起著至關重要的作用。

在徑向上，軸承直接或間接與軸、軸承室、端蓋接頭、底座接頭配合，保證軸承徑向間隙不異常；在軸向上，通過軸肩的尺寸關系、底座的總長度、端蓋軸承腔的長度以及軸承內外蓋的高度，確保電機運轉時軸承的軸向間隙正常。

在其他尺寸均滿足要求的前提下，分析了球軸承結構肩部尺寸不符合的最常見問題。肩部尺寸過大或過大將導致軸承和相關零件之間的軸向相對位置偏差，嚴重時，軸承無法進入軸承室。對于檢驗合格出廠的電機，表明軸肩尺寸的誤差范圍接近電機軸向尺寸鏈允許移動的尺寸。

對于大多數電機軸承來說，一端是固定端，即受軸承內外蓋限制而不留下軸向間隙，而另一端是浮動端，在軸承腔的軸向長度上留有約0.5mm的間隙，即正常裝配后， 軸承外圈端面與軸承內外蓋端面的標稱距離為0.5毫米，以滿足電機運行或環境溫度變化時轉子軸向熱膨脹和冷縮的變化要求。

當重要官方臺肩尺寸大于正常尺寸時，由于軸承外蓋的限制作用，軸承外圈處于相對靜止?fàn)顟B(tài)，而軸承內圈會因軸的伸長而軸向位移。最終結果是軸承滾動體位置偏移，與保持架產生異常摩擦，導致軸承發熱問題。

相反，當重要官方肩的尺寸小于正常尺寸時，由于軸承內蓋的限制作用，軸承外圈受到向外的軸向力，最終結果是滾動體相對位置的偏移和與保持架的異常摩擦。

從以上分析可以看出，當電機的軸肩尺寸不符合時，必然會導致軸承運行異常，電機會因為軸承發熱而出現抱軸甚至燒毀的嚴重故障

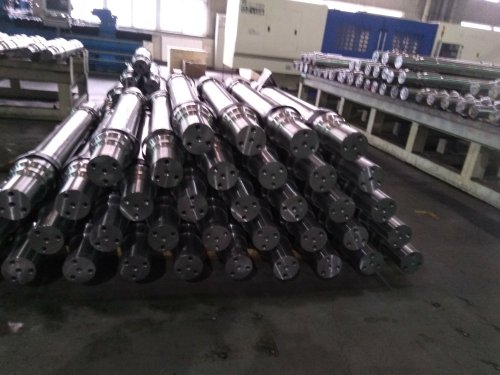

從質量檢驗和控制的角度來看，軸肩的尺寸應作為軸加工過程中的關鍵質量控制點。在大多數情況下，故障電機的修理通過調整軸承蓋的高度來解決，如有必要，調整端蓋軸承室的長度。但修電機涉及的部件是非標準件，互換性不好。
