在前面的推文中,我們大致分析了電機振動的原因,如轉子不平衡、相關部件配合不當、電磁激振力、安裝不當?shù)取H绾尾扇∮嗅槍?duì)性的措施尤為關鍵。
在前面的分析中,我們知道轉子不平衡引起的振動與電機轉速和轉子重量正相關,因此許多電機制造商不平衡多極低速電機的轉子。當然,這涉及到轉子加工工藝、質量穩定性、電機使用特性、生產周期、生產成本等諸多因素。
對于不同的電機和轉子特性,可以采用不同的平衡方法。為了降低轉子的固有不平衡度,應盡量減小轉子鐵芯、壓環和保持架端環的端面撓度和徑向撓度,控制鑄鋁轉子葉片和平衡柱的不完全度。如有必要,還應加工旋轉零件的非配合面。
低速高速電機應采用動平衡,在平衡過程中必須控制平衡設備與電機額定轉速的匹配關系。
當轉子圓周速度大,轉子長徑比大于1/6時,盡可能調整動平衡。
轉速相對較低、轉子長徑比小于1/3的電機,即厚平轉子,可采用靜平衡。
對于不便于用轉子校準天平的風扇,靜平衡必須單獨校準。

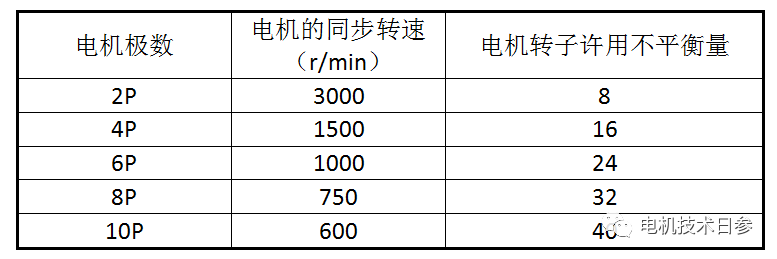

根據實際需要提高轉子動平衡精度。通用電機轉子單位質量的不平衡應按照相應的平衡工藝和規范進行,但精密機械用電機應嚴格控制。以下是電機轉子平衡過程控制中轉子允許單位不平衡e的推薦值,高速轉子應嚴格要求低速電機,并按以下推薦值的一半進行控制。
當兩個動平衡對中面與轉子重心的距離相等時,每個對中面的允許不平衡量不得超過表中規定值的一半。
對于質量為m的轉子,對準面上的容許剩余不平衡G與E和R之間的關系如下:
g=em/r ………(1)
在公式(1)中:
G——轉子剩余不平衡,單位g;
R——轉子軸的不平衡距離,單位為mm;
E——微米電機轉子單位質量不平衡允許值;
M——轉子質量,單位為千克。
靜平衡風機的允許不平衡量不得超過技術規范的規定,高速大直徑風機的允許不平衡量應相應降低。為了滿足上述要求,應選擇具有相應精度的動平衡機和靜平衡設備。平衡時,半鍵應放在轉子軸延伸部分的鍵槽中。鑄鋁轉子平衡柱上的配重鉚接牢固后,天平應重新校準一次。
轉子兩端帶滾珠軸承的電機,在軸伸端軸承外圈與軸承外蓋之間裝有波形彈簧片或壓簧裝置,通過軸向預緊力補償軸承的軸向間隙,增加滾動體與外圈滾道的接觸角,降低電機的軸向振動和軸承噪聲。
提高轉子動平衡精度;控制零件的尺寸精度,保證定子和轉子鐵芯的對準,減小轉子鐵芯的端面撓度,可以減小引起軸向運動的機械力和軸向電磁力。提高零件的加工質量,保證氣隙的均勻性和軸承組件的配合精度。適當加強機架和端蓋的剛性,選擇質量穩定、精度高的軸承,
減少轉子質量原始分布的不均勻性:轉動部分盡可能沿圓周方向?qū)ΨQ(chēng)布置;鑄件和焊件的非配合面也進行處理;采用垂直干燥對繞線轉子進行浸漆,可以提高電機的振動性能。
