YBX3-280M-4系列CT4防爆電機技術要

發布時間:2021-07-29 08:19

一、YBX3防爆電機的產品名稱和數量:

序列號

名字

模型

能力

注意

x; border-bottom-color: windowtext;">

1

三相異步電動機

YBX3-280M-4

90KW

1


二、技術條件:

1、電源:380V +10%~-5% 三相 50HZ

2、海拔:1078m

3、裝設環境:戶外

4、環境溫度:-25℃~+40℃


三、技術要求:

執行標準:符合GB/ 755 -2008 旋轉電動機 定額和性能(idt IEC 60034-1:1996);

符合GB18613-2006《中小型三相異步電動機能效限定值及節能評價值》中關于能效限定值的要求;

1、額定電壓:380V

2、額定頻率:50HZ

3、絕緣等級:F級少膠VPI工藝

4、功率因數:cosΦ≥0.88

5、電磁效率:η≥95%

6、防護等級:IP54 防爆等級:DIICT4

7、接法: △

8、絕緣強度:≥10MΩ(20℃時)

9、介電強度: 耐壓 AC 1000V 1min

10、繞組最高溫升:≤80℃

11、軸承最高溫升:≤50℃

12、運行噪聲:  ≤94dB

13、冷卻方式:IC411

14、安裝方式:臥式B3

15、額定工作制:S1(連續)

16、額定轉速:1480r/min

17、轉子型式:鼠籠型鑄鋁轉子

18、電機接線盒位置在機座頂部。

19、機體關鍵尺寸:

⑴、電機底腳螺栓通孔中心線距(徑向):A=457mm

⑵、電機底腳螺栓通孔中心線距(軸向):B=419mm

⑶、由電機軸伸肩到最近的底腳螺栓通孔中心線的距離:

C=190mm

⑷、軸伸端直徑:D=75mm

⑸、軸伸長度:E=140mm

⑹、軸伸端健槽寬度:F=20mm

⑺、軸伸端由健槽底到外徑的最大距離:G=67.5 mm

⑻、由電機底腳支撐面到軸中心線的高度:H=280mm

⑼、電機底腳螺栓通孔直徑:K=24mm

20、電機的包裝必須能夠避免電機在運輸過程中受潮和損傷,以確保運抵現場后不需解體檢查即可安裝投運。

21、電機自帶定子測溫裝置、軸承測溫裝置、不停機注排油裝置。

22、電機置于剛性平臺上,處于自由狀態時,軸向、徑向、垂直三個方向的振動速度均不大于2.8mm/s,兩倍振幅值不大于0.12mm,電動機的軸伸徑向偏擺不大于0.08mm;

23、制造材料要求:

⑴、鐵芯需采用高導磁取向冷軋硅鋼片(武鋼產品或日本進口產品);

⑵、線圈需采用優質無氧銅拉制導線;

⑶、接線盒支柱絕緣子必須采用防污型;

⑷、前后軸承選用SKF產品,軸承型號及潤滑注意事項應在電動機銘牌上醒目示明;


四、其他要求:

1、供銷合同一經生效,供方需在一周內提供如下圖紙資料:

①電動機的外型結構圖、尺寸圖、安裝圖;

②電動機重量;

2、設備交貨時需隨機附帶如下資料:

⑴、試驗報告(至少包括以下項目):

a、繞組直流電阻;b、繞組絕緣;

c、空載電流; d、工頻耐壓試驗;

e、試驗合格證;

⑵、電動機安裝使用說明書、合格證;

3、設備交付界定為:運抵需方現場且通過初步驗收;

4、在合同執行過程中,供方必須根據需方要求,按時準確地提供其它相關的設計資料和數據,以配合工程順利完工;

5、設備交付后,以試運行72小時后無任何異常,為驗收合格的標準;

6、供方提供的全套技術資料必須詳盡而且真實;

7、非供方自主生產的外協件必須從國內同類產品中優選;

8、其它未做要求的項目或功能必須具有國內同類設備先進水平

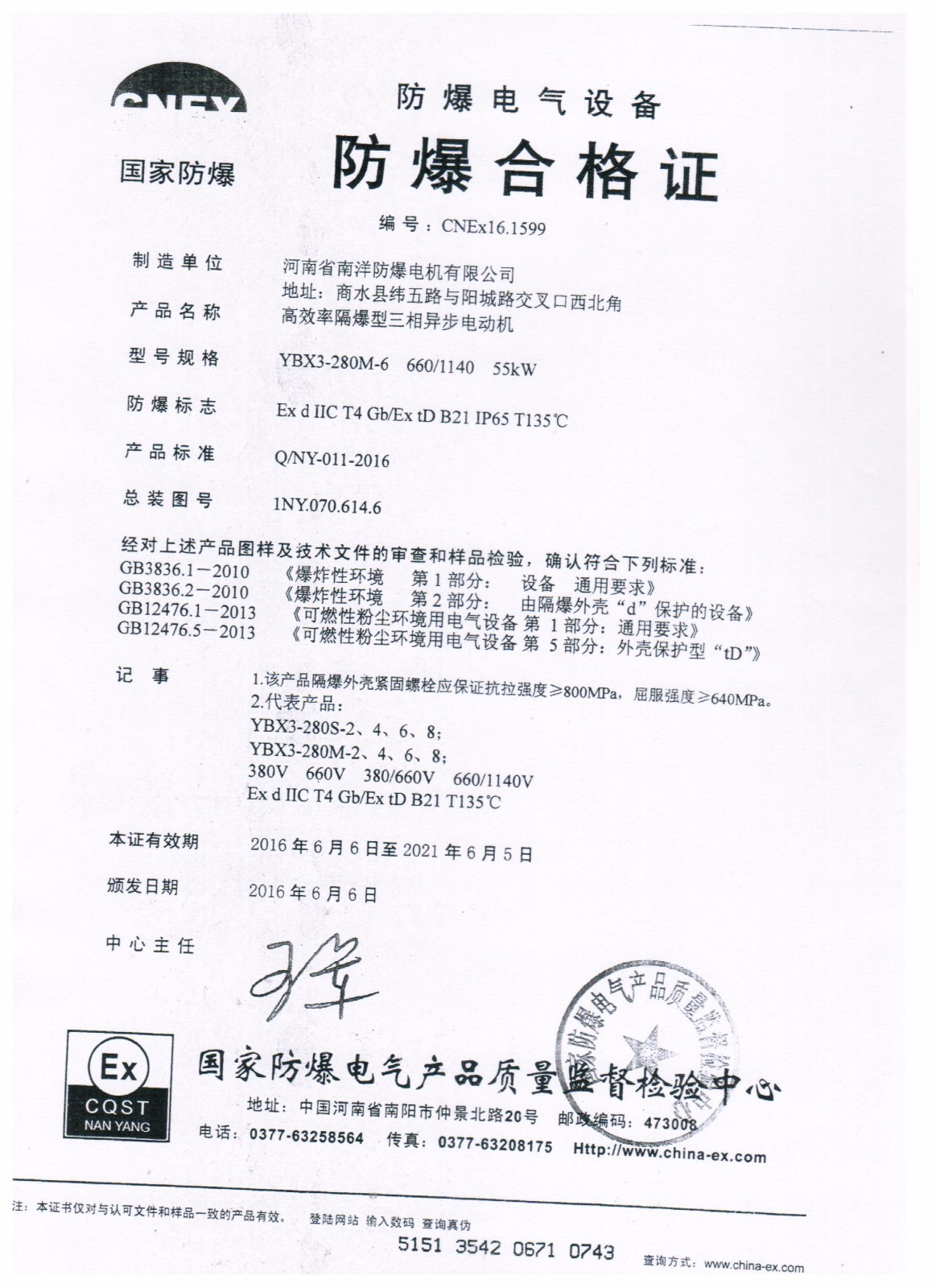

根據以上要求我司為客戶提供:YBX3-280M-4 90kw 二級能效防爆電機,CT4防爆等級標準,軸承采用SKF進口軸承。我司YBX3防爆電機具有國內領先的CT4防爆等級的防爆合格證。
