發布時間:2022-02-14 14:00
沈女士今天接到朋友電話,詢問熱電角、熱敏電阻、熱敏電阻的區別。應該說沈女士對這些事情還是比較熟悉的,但是突然被問到的時候,她費了很大的勁才說完,最后還是覺得有點意猶未盡。雖然是電機上常見的測溫保護元件,但三言兩語還是很難說清楚。
一般來說,熱電偶、熱敏電阻和熱敏電阻都與溫度測量有關的測量元件,不同,但細分上還是有很大的區別。
熱電偶測溫必須由熱電偶、連接線和顯示儀表三部分組成,常用作高壓電機滑動軸承的測溫元件。電機絕緣漆干燥設備的溫度傳感器通常是熱電偶。熱阻是利用金屬導體或半導體的溫度變化,其自身電阻也隨之變化,典型的鉑熱電阻如PT100和PT1000。熱敏電阻是溫度敏感元件,小的溫度變化會表現出成比例的大電阻變化。

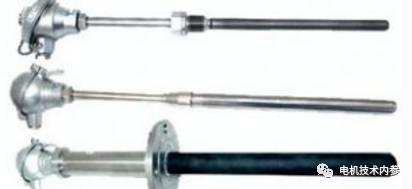

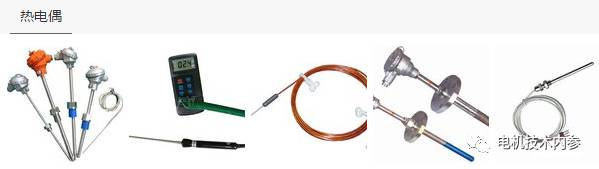

熱電偶是由兩種不同材料的導體或半導體A和B焊接而成的一種閉環。當導體A和B的兩個連接點之間存在溫差時,它們之間會產生電動勢,從而在回路中形成電流。這種現象稱為熱電效應。熱電偶利用這種效應工作。熱電偶在電機制造的烤窯設備上運用比較廣,在設備上顯示的溫度示值就是通過熱電隅傳導。

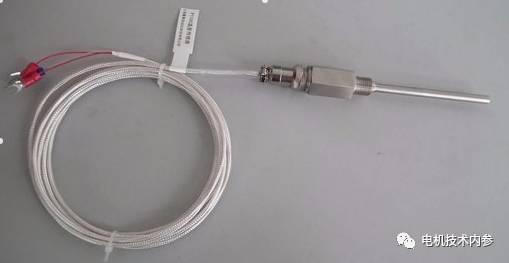

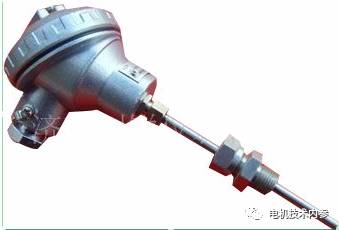

熱電阻是中低溫地區最常用的溫度探測器。其主要特點是測量精度高,性能穩定。其中,鉑熱電阻的測量精度最高,不僅廣泛應用于工業溫度測量,還制成標準參考儀表。
熱電阻測溫是基于金屬導體電阻值隨溫度升高而增加的特性。大多數熱敏電阻都是由純金屬材料制成的。目前,鉑和銅是使用最廣泛的材料。此外,鎳、錳和其他材料已被用于制造熱電阻。
熱電阻和熱電偶的選擇最大的區別是溫度范圍的選擇。熱敏電阻是測量低溫的溫度傳感器,一般測量溫度在-200~800,而熱電偶是測量中高溫的溫度傳感器,一般測量溫度在400~1800。選擇時,如果測量溫度在200左右,應選擇熱電阻測量,如果測量溫度在600,應選擇K型熱電偶,如果測量溫度在400 ~ 1800。
00-1010 相同溫度下輸出信號大,易于測量;
低電阻測量必須依靠外部電源;
熱電阻的感溫部分尺寸較大,熱電偶的工作端為小焊點,因此熱電阻測溫的反應速度比熱電偶慢;
同類材料制成的熱電阻沒有熱電偶測溫的上限高。

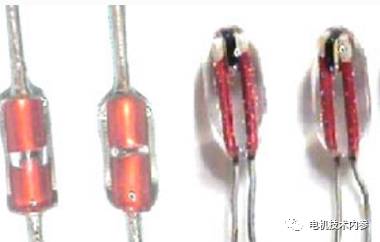

靈敏度低,其電阻溫度系數比金屬大10~100倍;
工作溫度范圍寬,常溫裝置適用于-55~315,高溫裝置適用于315以上的溫度(目前最高可達2000),低溫裝置適用于-273~ 55;
體積小,可以測量生物體中其他溫度計無法測量的縫隙、空腔和血管的溫度;
使用方便,電阻值可在0.1 ~ 100k之間任意選擇;
易于加工成復雜形狀,可大量生產;
穩定性好,過載能力強。由于半導體熱敏電阻的獨特性能,它不僅可以用作測量元件(如測量溫度、流量、液位等。),但也作為控制元件(如熱開關和限流器)和電路補償元件。
