轉子動平衡機原理(電機轉子平衡塊)

發布時間:2022-02-18 09:08

轉子動平衡是電機制造過程中極其重要的工序,直接關系到電機的噪聲、振動指標性能是否達標。由于電機在電氣設計上的缺陷,噪聲和振動也會超標,與機械不平衡問題交織在一起,導致電機的噪聲和振動問題極其復雜。今天,女士參與大家討論的話題是電機轉子本身的不平衡,也就是說,除了電磁因素,之外,它致力于探索機械方面產生噪音和振動問題的根本原因。

電機轉子本身就是典型的回轉體.在制造過程中,加工誤差或人工操作的不確定性造成了質量分布不均(即http://www . Sina.com/),導致不平衡。不平衡力不校正,不僅會損壞支承軸承和電機,還會使機器基礎開裂,結構件焊縫開裂。

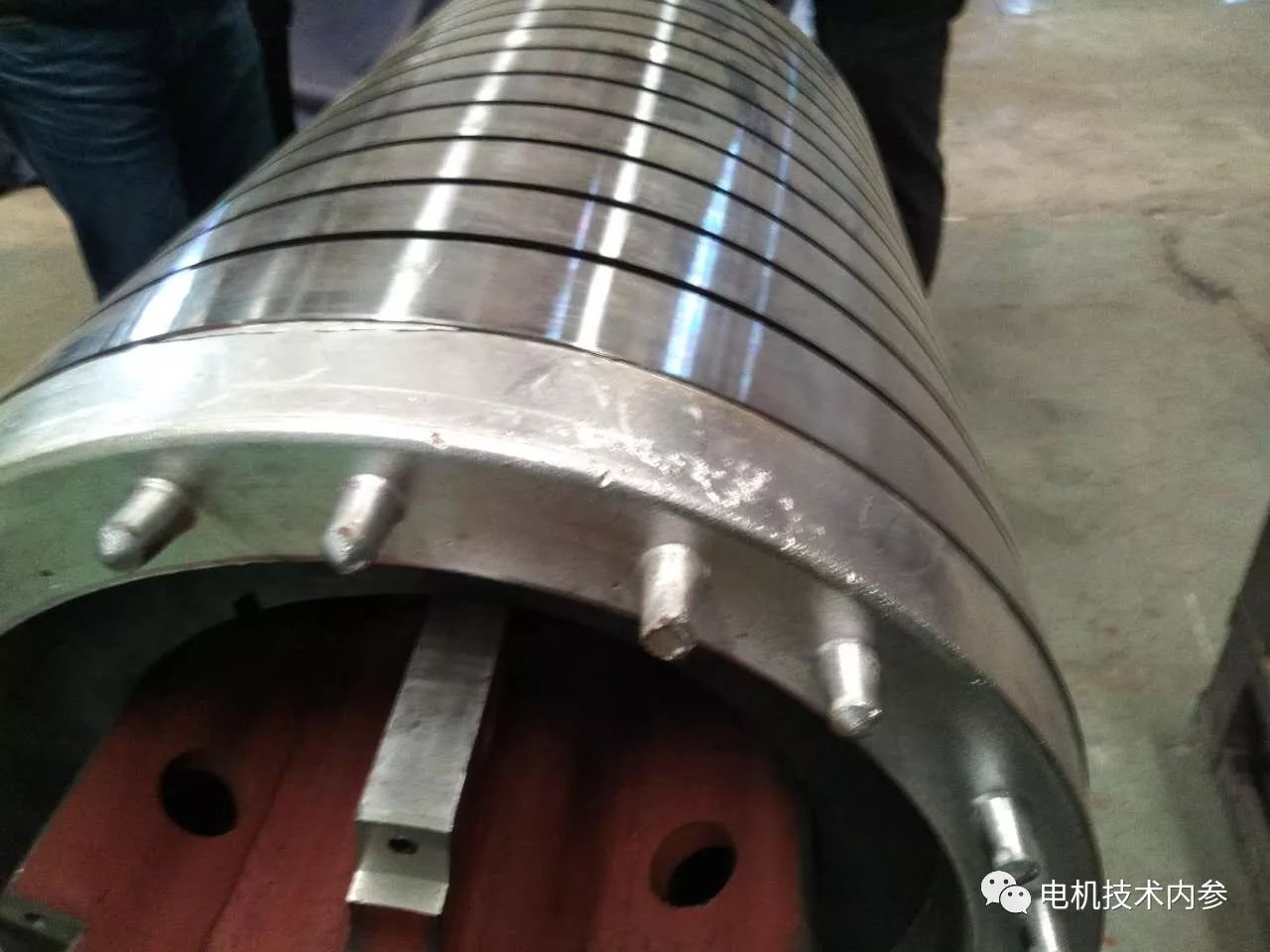

通過稱重或減重的方式來降低甚至消除這種不平衡因素,稱為轉子平衡。當不平衡質量力矩存在于質心的徑向平面內且不存在偶矩時,通過質心的徑向平面直接增減重量,稱為靜平衡修正。如果轉子的質心恰好在軸上,而質心兩側的軸截面上的轉子的質心不在軸上,那么在旋轉時,兩個離心力大小相等,方向相反,形成力偶,這個力偶力矩使兩端軸承產生周期性的動態反作用力, 所以需要在質心兩端的兩個平面上增加或減少重量,這就是所謂的動靜平衡修正。 通常電機轉子轉動時,離心力是合力和力偶,所以常說轉子動平衡實際上應該是動靜混合不平衡的修正運算。

轉子動平衡校準方法不平衡引起的離心力取決于轉子的速度和重量。為了得到不平衡質量與振幅的對應關系,可以利用試重改變振動振幅,就可以知道單位不平衡重量引起的振幅變化。

假設A為原始振幅(微米),G為轉子重量,R為平衡半徑,轉速為n(r/min),則試重按下式估算:

加權位置主要依靠經驗積累,確定試重方向。不平衡重量一般在振動測量點前15-45度。

00-1010平衡精度又稱平衡質量,是衡量轉子平衡程度的指標,其單位為mm/s,若平衡后轉子的不平衡率(單位為g.mm/kg)或偏心率(單位為微米)為E,則平衡精度G(單位為:mm/s)為:

偏心

其中為轉子的角速度(rad/s),與轉速N的關系為=2n/60。

如果平衡半徑為r(單位mm),則允許剩余不平衡質量m(單位g)的計算公式推導如下:

G = e/1000

2m2R=W2e

其中w是轉子的總質量(單位千克)

如果有平衡精度為G6.3的電機轉子,轉子轉速n=800r/min,轉子質量為0.142kg,轉子直徑為17mm,則:

R=17/2=8.5(毫米)

e=1000G克/=30000克/n=75.2(微米)

允許不平衡m=We/2R=0.63(g)

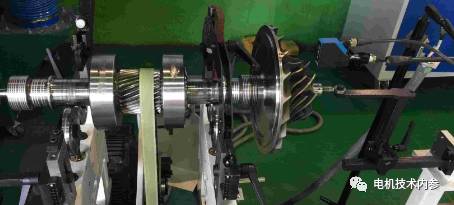

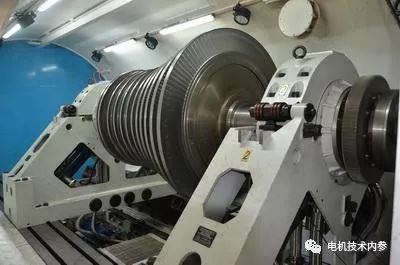

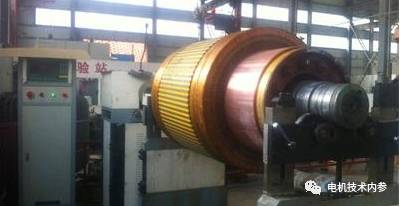

目前,各種電機制造商使用不同規格和型號的動平衡設備。根據測量原理,有硬支撐動平衡機和軟支撐動平衡機。根據類型,有臥式和立式動平衡機;根據應用,有通用的和專用的動平衡機。

在實際的平衡過程中,我們可以發現,有些轉子在動平衡過程中沒有發現問題,或者已經通過動平衡確定平衡的轉子,在實際運行中會有轉子自身問題引起的振動或噪音,尤其是對于m=We/2R問題。此外,撓型轉子的情況也會導致平衡效果與實際操作效果不一致。它是建立在對過去許多類似問題的分析和解決的基礎上,以不斷的經驗acc
