小功率三相電動機接入單相電源時修正電容器的容量估算公式。

工作電容的單位為(F)，三相電機的額定容量為(kW)。

三相電機改為單相，接電容電容。

星形千瓦乘以60，角形千瓦乘以10平方。

描述：

在工農業生產和科學實驗中，自制的機械設備或儀器經常使用小功率(1.5kW以下)的三相異步電動機作為動力。但是，三相電源并不一定要鋪設在使用場所。在這種情況下，出現了將低功率三相異步電動機與單相電源連接的問題。三相電機與單相電源的連接有幾種方法。實踐表明，比較有效和簡單的方法是在定子繞組中串聯電容，利用電容的“移相”效應啟動電機，使其正常運行。

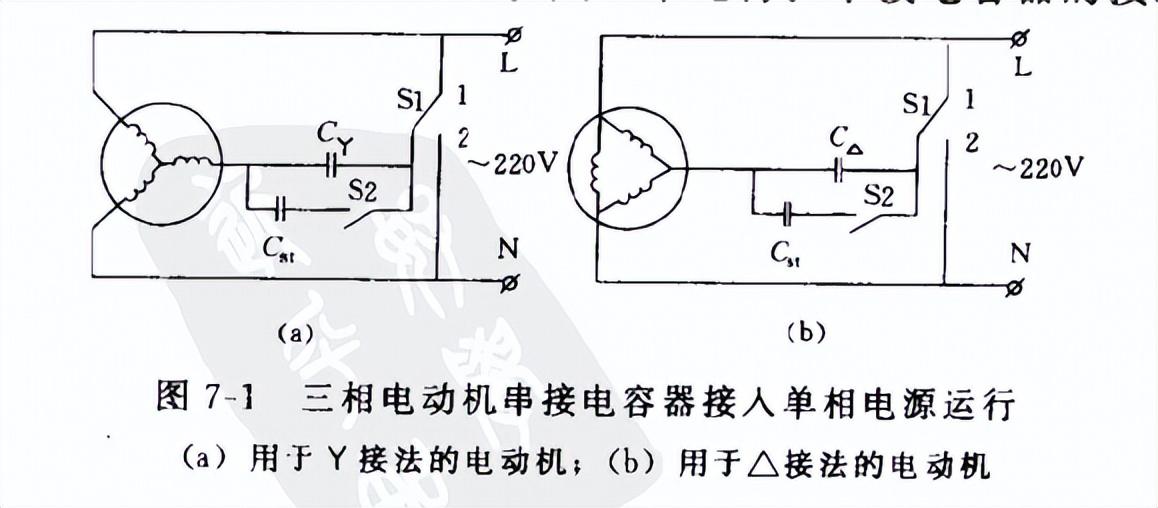

串聯電容的連接方法如下圖所示。LN是單相電源的兩端，S1是換向開關，S2是起動開關。當三相電機接入單相電源運行時，要把S1轉到一端，比如一端，然后關閉S2，電機啟動，轉速增加。在起動過程中，串聯在繞組上的電容器的電容量較大，可以保證電機有足夠的起動轉矩。當電機達到額定轉速時，斷開S2，起動過程結束。如果電機空載啟動，使用工作電容就足夠了，不需要并聯安裝啟動電容Cst。

注意：單相電源電壓為220V。當估算的電容值不等于電容器的標稱容量時，應選擇接近并大于估算值的標稱容量。所選電容器的耐壓應大于15x220=330(V)。小型三相異步電動機接入單相電源運行時，空載不啟動時，必須并聯一個啟動電容Cst。計算啟動電容器容量的公式如下：

啟動電容器容量和星形三角形都是相同的，

電容器容量，乘以2.5到3。

啟動電容器的耐受電壓也應大于330V。
